Au secours, on a entièrement bétonné une canalisation !

Suite à des coulures de béton en provenance d’un chantier voisin, une canalisation d’un quartier résidentiel de La Courneuve s’est vue remplie de béton à plus de 95%. C’est évidemment sans tranchée et en Très Haute Pression que le robot Drain-Jet Robotics déployé par l‘entreprise belge Pipe Consult est venu à bout de cet énorme bouchon, alors que plusieurs techniques de fraisage et d’hydrocurage plus classiques se sont révélées infructueuses. Après quoi c’est la technique du chemisage qui a permis d’assurer la réhabilitation finale de cette canalisation.

CE QU’IL FAUT SAVOIR

Les acteurs

✔️ Maîtrise d’œuvre : Valentin TP
✔️ Opérateurs à la manoeuvre du débouchage : Pipe Consult
✔️ Fabrication du robot Drain-jet Robotics : Mauerspecht
✔️ Fabrication de la gaine souple utilisée pour le chemisage post-débouchage : Branderburger
✔️ Maîtrise d’ouvrage : Plaine Commune, l’une des communautés d’agglomérations du Grand Paris.

Le chantier

Il résulte d’une fuite de béton dans une canalisation sur un chantier voisin. Cet écoulement a comblé à 95% la canalisation d’un diamètre nominal 500 mm sur près de 75 mètres, soit plus de 13 m3 de béton à enlever.

La problématique du lieu

L’objectif est donc simple : rétablir l’écoulement normal de cette canalisation totalement bouchée. Mais la configuration des lieux rend la moindre tranchée impossible à envisager. La canalisation étant située en pleine impasse, toute technique “conventionnelle” bloquerait le passage des résidents pendant au moins 30 jours.

La technique sans tranchée

Afin d’éviter ce “blocus”, l’entreprise Valentin TP et la régie Plaine Commune ont donc fait appel à la puissance extrême de la Très Haute Pression, qui permet d’enlever en toute sécurité des obstacles de grande ampleur dans les conduites, tels que béton, mortier, racines, poutre métallique, pieux, calcaire…

Ce robot, muni d’une caméra, se déplace sous la surveillance télévisuelle d’un télépilote et permet une intervention sans tranchée ni ouverture de voiries.

fraisage eau haute pression Pipe Consult

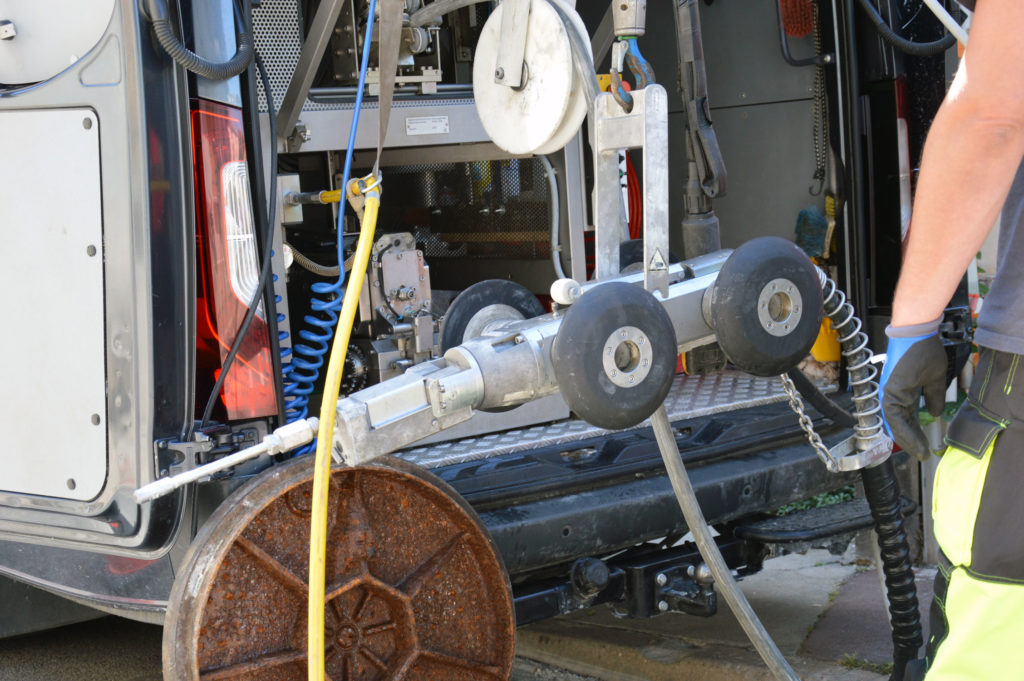

Le Drain-jet Robotics avant son déploiement dans la canalisation par l’équipe Pipe Consult

Mais avant l’intervention salvatrice du Drain-jet Robotics, d’autres solutions ont été tentées…

Y’en a qu’ont essayé…

Lors de la constatation du bouchon, c’est une première intervention caméra qui a permis d’établir le constat du coulis de béton.

Dès lors, une tentative de fraisage avec un robot conventionnel a été mise en œuvre. Efficace, mais bien trop lent, du fait de la trop petite tête de fraisage : au rythme de 20 centimètres par jour, on vous laisse faire le calcul pour déboucher près de 80 mètres…

C’est alors qu’un second outil est envoyé : mais sans caméra de contrôle, il a finalement dévié de sa trajectoire et a commencé à endommager la canalisation.

Face à ces essais infructueux, les équipes de Valentin TP se sont alors souvenus d’une rencontre ayant eu lieu sur le dernier salon Pollutec. La jeune pousse belge, pilotée par deux administrateurs cumulant plus de 30 ans d’expérience à eux deux, y exposaient leur robot préféré grâce au soutien financier d’un fond d’innovation mis en place par l’état belge.

Appelé pour un premier test, José Rotheudt débarque alors avec son fameux Drain-jet et son meilleur pilote. Les résultats sont si concluants qu’un deal est immédiatement scellé : l’équipe Pipe Consult va rester sur place et terminer le travail en à peine 1 mois.

Les étapes du débouchage de cette canalisation par “fraisage à l’eau” très haute pression

En réalité, on parle plutôt de “découpage” que de fraisage.

  1. Le robot Drain-Jet Robotics est introduit en aval de la canalisation bouchée.

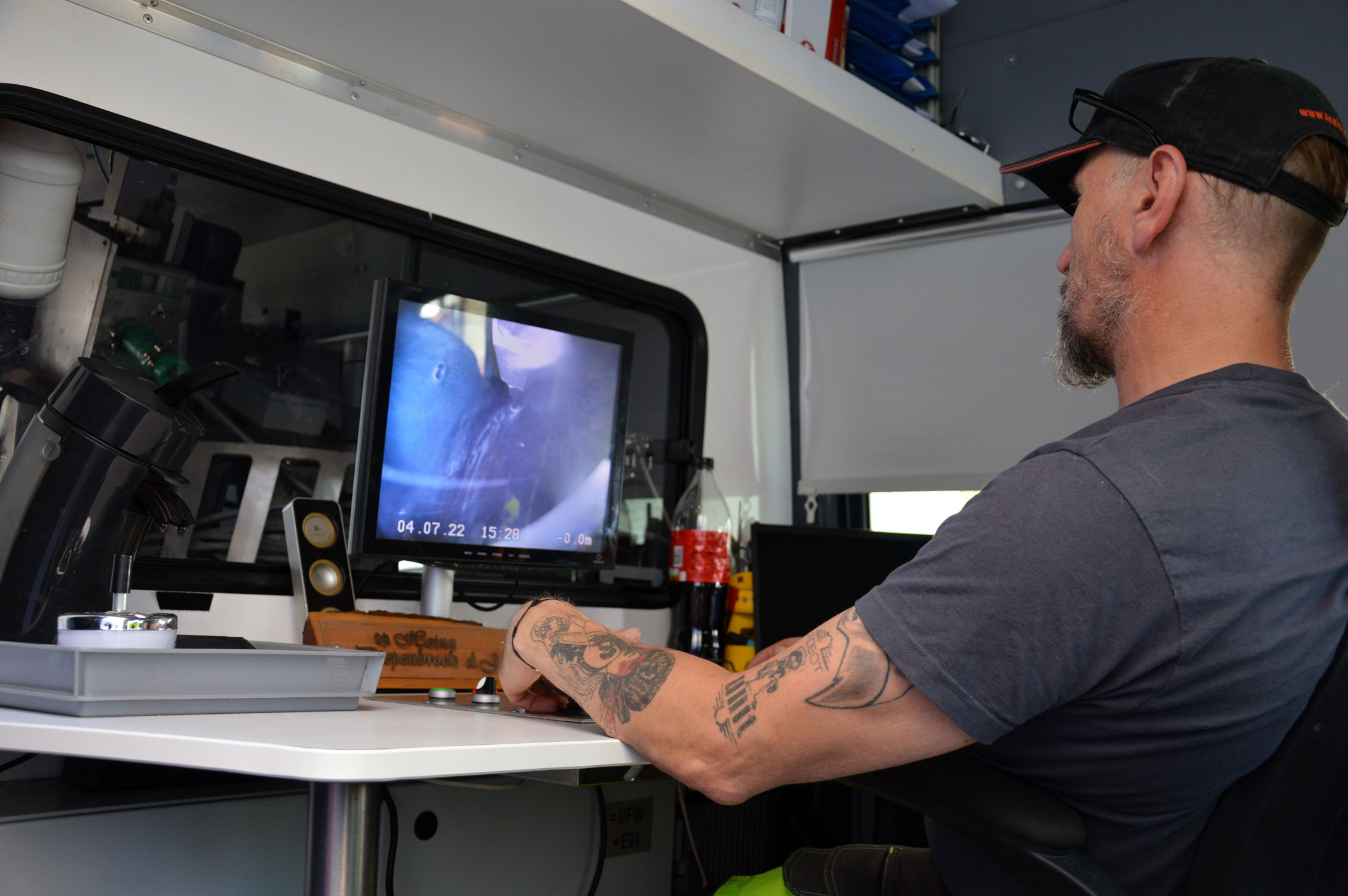

  2. Un opérateur Pipe Consult situé dans la cabine de contrôle pilote le robot, guidé par la caméra. Le béton est littéralement réduit en miettes par l’eau pulvérisée avec une pression de 1500 bars.
  3. La majorité des déchets s’écoulent d’eux-mêmes. Un hydrocurage termine le travail de nettoyage.
  4. Le maître d’œuvre Valentin TP finalise le chantier par un chemisage avec polymérisation aux UV, afin de repartir sur une canalisation comme neuve.

Au total, près de 13 m3 de béton écoulé sur près de 80 mètres de long auront été pulvérisé en 22 jours de travail effectif, tout en limitant la gêne occasionnée aux riverains à l’équivalent de seulement 2 ou 3 places de parking en moins. Vous l’aurez compris : cette rapidité record est clairement synonyme d’économies.

Le matériel utilisé :

  • Drain-Jet Robotics
  • Fourgon avec bureau opérateur, enrouleur câble et pompe haute pression, alimentée avec de l’eau claire
  • Hydrocureuse, curant et aspirant les déchets détachés par le robot haute pression qui ne se sont pas évacués d’eux-mêmes dans la conduite.

hydrocurage hydrofraisage débouchage canalisation sans tranchée drainjetrobotics pipe consult

EN VIDÉO

Spécialisé dans l’inspection, l’entretien et la réhabilitation sans tranchée de canalisations et de chambres de visite, Pipe Consult est le partenaire et exploitant exclusif de la technologie Drain-Jet Robotics dans tout le Benelux et le Nord de la France.

Voici les quelques images et explications techniques que nous avons receuillis sur ce chantier, avec nos remerciements à Thomas Klaes, opérateur de fraisage Pipe Consult et à Hubert Hamel, conducteur de travaux Valentin TP.

Explications “in situ” recueillies par nos soins.

0
MÈTRES DE CANALISATION DÉBOUCHÉS CHAQUE JOUR
0
JOURS DE CHANTIER SEULEMENT
0
MÈTRES CUBES DE BÉTON PULVÉRISÉS
0
RÉSIDENTS GÊNÉS

En quoi c’est innovant ?

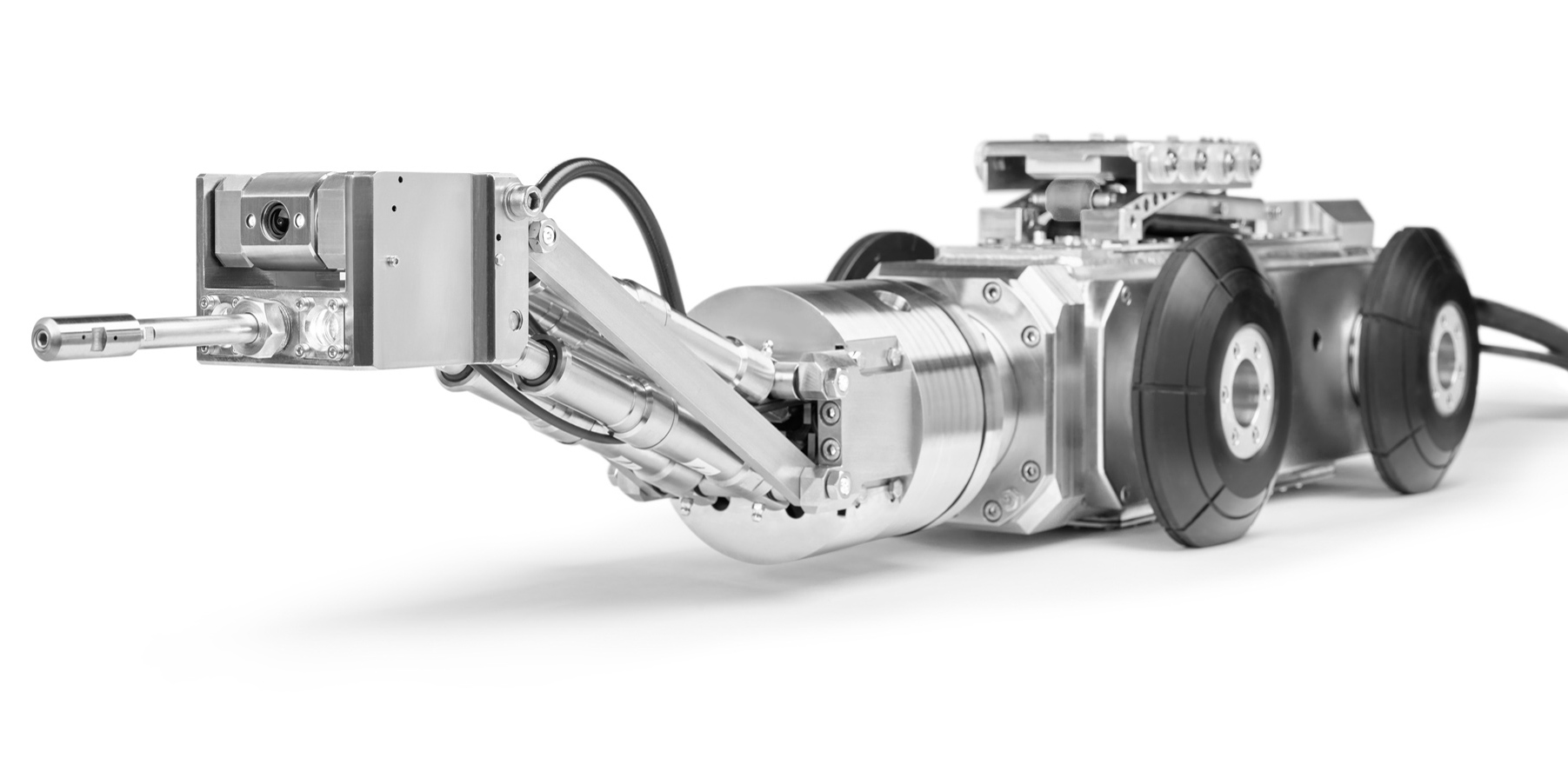

Le robot Drain-Jet Robotics® cumule 3 aspects intéressants :

  • sa caméra intégrée, permettant à l’opérateur de voir précisément ce qu’il fait
  • sa puissance de 1 500 bars, qui permet d’enlever des obstacles de grande ampleur tels que béton, mortier, racines, poutre métallique, pieux, calcaire
  • l’orientation de son jet vers l’avant, permettant d’oeuvrer dans les conduites en toute sécurité sans endommager les paroies.

Vous l’aurez compris : rien ne lui résiste !

Quels bénéfices en résultent ?

Comme la plupart des techniques Sans Tranchée, les avantages du découpage par jet d’eau Très Haute Pression présente ces avantages non négligeables :

  1. Un délai sans commune mesure : entre 7 et 8 mètres par jour sur ce bouchon en béton, bien plus rapide encore sur certaines matières.
  2. Presque pas de nuisances  : nombre de camions, poussière, bruit, circulation : ici, seules 2 camionnettes occupaient un peu de place aux abords du regard aval.
  3. Aucun enrobé à refaire : un gain à la fois économique, esthétique et de délais.
  4. Empreinte carbone très faible : déblais, enrobé, valse des camions… l’empreinte carbone d’un chantier sans tranchée est sans commune mesure avec un chantier ouvert !

« Il n’y a pas photo : l’ouverture d’une tranchée aurait permis de traiter le problème en un temps similaire d’environ 30 jours, mais avec un blocage des riverains qui n’était pas acceptable, sans compter les déblais à évacuer et le revêtement à refaire. »

Hubert Hamel, Conducteur de travaux principal chez Valentin TP

Hubert Hamel, conducteur de travaux Valentin TP
