On appelle “sans tranchée” les techniques utlisées pour la pose, la réhabilitation, l’auscultation et le diagnostic de réseaux enterrés de toute nature, sans ouvrir de tranchée.

En France 600 entreprises posent des canalisations
Elles emploient 30 000 salariés et ont un chiffre d’affaires de 4 milliards d’euros.

Ces 600 entreprises posent des canalisations pour 4 grandes catégories de clients :

1. les collectivités locales qui sont les principaux clients (communes, syndicats départements, régions, …)
2. les entreprises publiques (EDF, GDF, France Telecom…),
3. le secteur privé (essentiellement des industriels ou la grande distribution),
4. l’État.

En France 97% de ces travaux de canalisations se fait encore en creusant des tranchées.

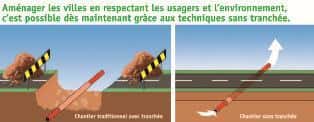

Les techniques sans tranchée, un ensemble de solutions modernes et économiques qui minimisent les nuisances des chantiers. C’est l’autre façon de faire les travaux.

40 techniques sans tranchée existent pour :

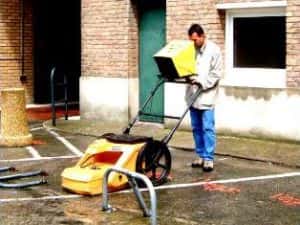

• voir dans le sous-sol

• construire des canalisations neuves

Microtunnelage

Forage dirigé

• réparer des canalisations défectueuses

Intervention ponctuelle sur une canalisation

Chemisage

TRAVAUX NEUFS

TECHN.	DESCRIPTIF	ILLUSTRATIONS

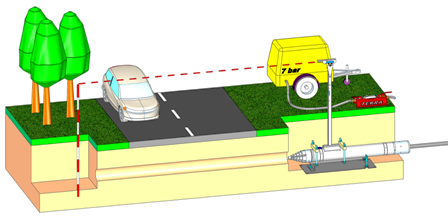

Fusée pneumatique	Un marteau pneumatique frappe à l’intérieur d’un cylindre creux et le fait avancer, réalisant un tunnel par compression du sol. Une canalisation ou un fourreau de diamètre 45 à 300 mm peut ensuite être posée sur une distance de 5 à 25 m. Non-dirigeable, elle peut être équipée d’une sonde de localisation.

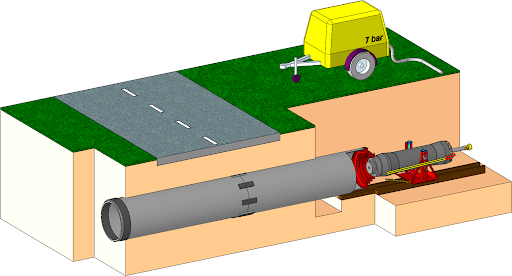

Fonçage de tube ouvert	Un train de tubes creux est enfoncé dans le sol à l’aide d’un “marteau pneumatique” (ou de vérins). La tête est munie d’une “trousse” coupante. Les tubes en acier sont soudés à l’avancement.

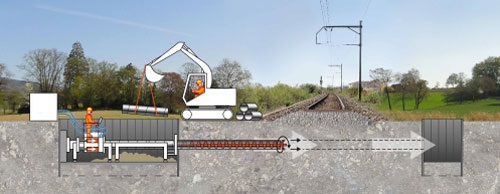

Forage à la Tarière	Un tube acier est poussé dans lequel une tarière assure l’excavation et une vis sans fin l’évacuation des délais. Cela permet de poser les canalisations de 5 à 80 m mais aussi des branchements de petit diamètre. La technique peut être complétée par un système de préguidage.

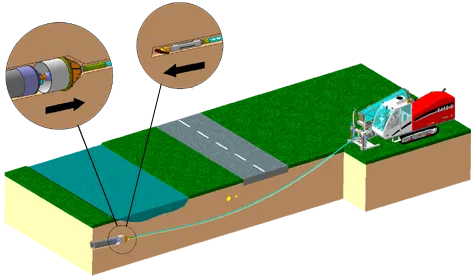

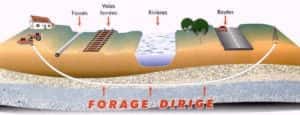

Forage horizontal dirigé	Dérivée du forage vertical, cette technique de pose est réalisée en trois phases : – Un forage pilote est poussé dans le sol, sa tête biseautée permet de la diriger avec une précision centimétrique. – Des alésages successifs sont effectués afin d’agrandir le trou pilote jusqu’à la dimension souhaitée (supérieure au diamètre de la conduite à installer) – La canalisation préalablement assemblée en surface est tirée dans le trou alésé. Un fluide de forage, aide à creuser, évacue les déblais, lubrifie le tube.

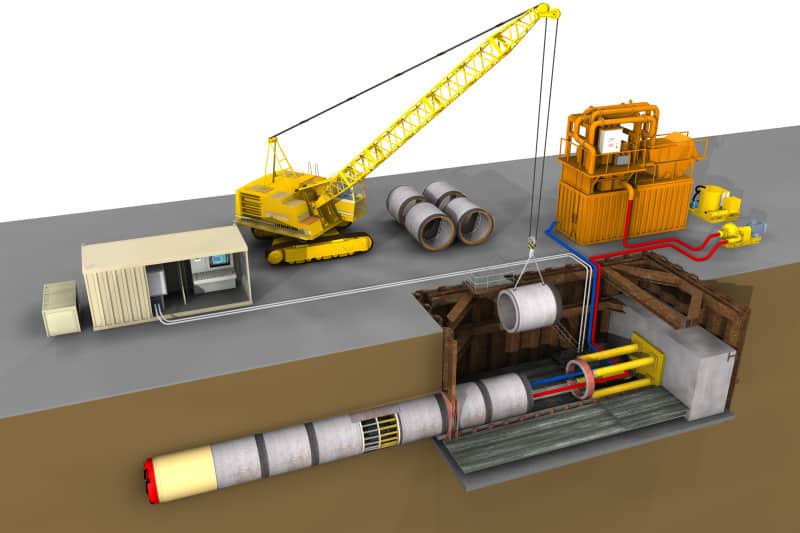

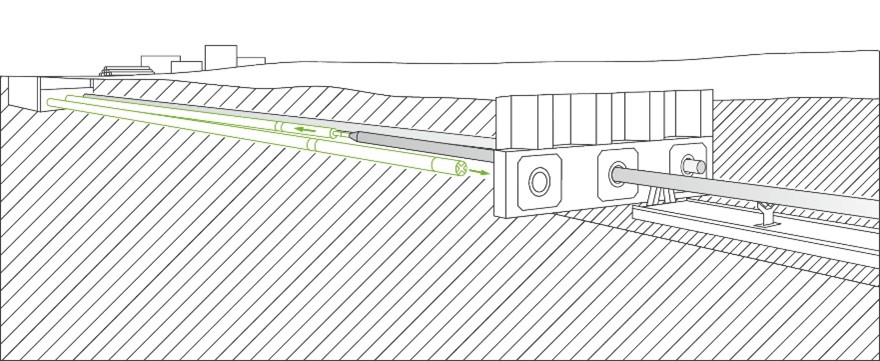

Microtunnelier	L’abattage du terrain est réalisé en tête, par un microtunnelier derrière lequel sont assemblé les tubes qui constituent le tunnel. La progression du microtunnelier est assurée depuis la fouille de départ à l’aide d’un banc de poussée dont les verins prennent appui sur l’arrière du puits

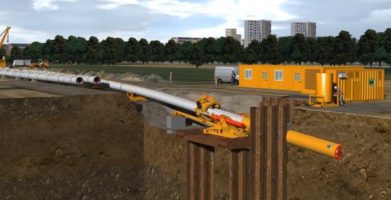

Direct Pipe	Un tube acier est poussé dans lequel une tarière assure l’excavation et une vis sans fin l’évacuation des délais. Cela permet de poser les canalisations de 5 à 80 m mais aussi des branchements de petit diamètre. La technique peut être complétée par un système de préguidage.

REHABILITATION

TECHN.	DESCRIPTIF	ILLUSTRATIONS

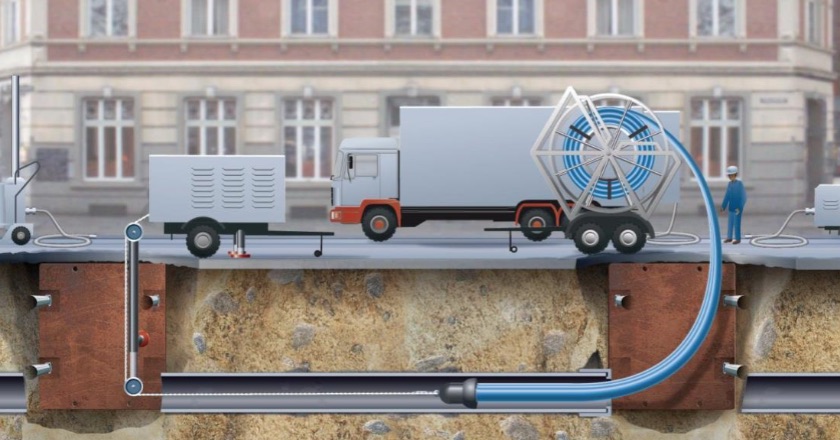

Tubage	Introduction d’une nouvelle conduite dans l’ancienne qui sert de fourreau

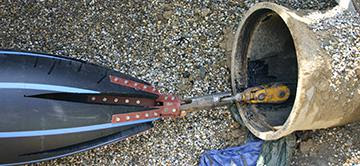

Par tuyau continu avec espace annulaire	Tubage par introduction d’un tuyau continu d’un diamètre inférieur à celui de la canalisation à réhabiliter. Cette technique provoque une réduction de diamètre.
Par tuyau continu sans espace annulaire	Différentes techniques permettent de placer une nouvelle conduite dans l’ancienne avec maintien du diamètre. Pour les petits diamètres, la nouvelle conduite subit une réduction du diamètre avant introduction et reprend sa forme par pression d’air ou chauffage (vapeur).

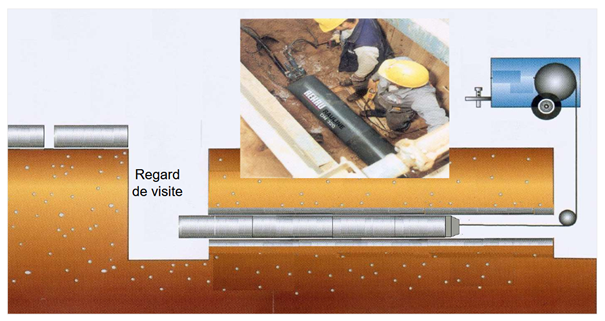

Par tuyaux  courts avec espace annulaire	Tubage réalisé à l’aide de tuyaux courts assemblés un à un pendant l’insertion.

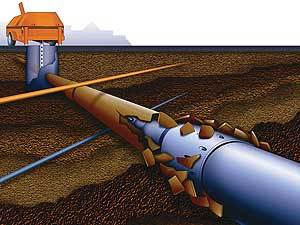

Par éclatement	Cette technique permet de remplacer une conduite par une nouvelle de plus gros diamètre, par éclatement et refoulement latéral de l’ancienne conduite. L’éclateur est soit tiré soit poussé et peut être précédé d’un outil de coupe adapté pour certains matériaux. Utilisable pour des diamètres compris entre 50 et 900 mm.

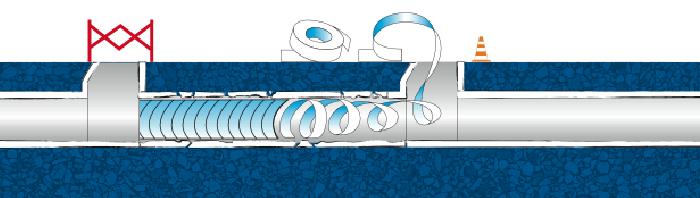

Par enroulement hélicoïdal	Tubage avec une bande profilée enroulée en spirale pour former un tuyau continu après installation.
Par injection de coulis à coffrage perdu	Tubage obtenu par injection de coulis de ciment structurant dans l’espace annulaire d’un coffrage plastique interne définitivement ancré au coulis.
Chemisage continu polymérisé en place	Tubage réalisé avec une chemise souple imprégnée d’une résine thermodurcissable produisant un tuyau après polymérisation de la résine.
Chemisage par projection ou coulée en place	Application manuelle ou mécanique (à l’aide d’un robot, par exemple) d’un matériau hydraulique ou polymère, avec ou sans renfort, directement sur le surface interne du collecteur d’accueil et/ou d’un regard de visite

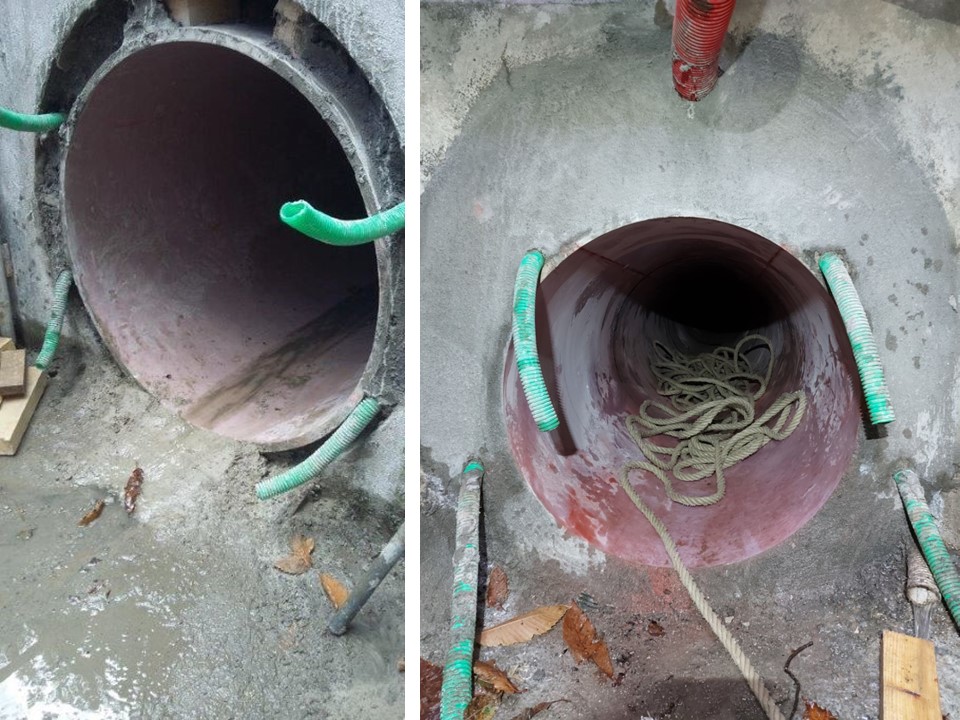

Chemisage par remplissage au coulis	Remplissage des vides dans le collecteur existant et/ou le sol environnant par injection de coulis sur une partie ou la totalité du périmètre du collecteur.

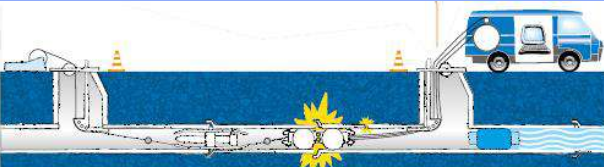

Chemisage par injection d’étanchement	Colmatage d’une fuite au niveau d’une fissure, d’un assemblage ou d’un branchement par injection de résine ou de coulis, avec ou sans l’aide d’un manchon.
Chemisage avec un matériau taloché	Réparation de défauts structurels locaux sur une partie de la section du branchement ou du collecteur, en appliquant et talochant manuellement ou mécaniquement des matériaux directement sur la paroi ou dans le défaut de l’ouvrage existant.
Réparations	Intervention locale sur la canalisation à réhabiliter

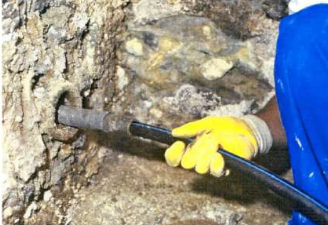

Extraction de branchement	L’extraction par traction consiste à introduire un câble dans la conduite jusqu’à une tête de tirage sur laquelle est arrimée la nouvelle conduite. L’extraction de l’ancienne conduite et la pose de la nouvelle sont ainsi réalisées simultanément.

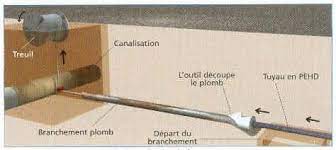

Découpe de branchement	Un outil de coupe est tiré par un câble dans l’ancien branchement et est suivi de la nouvelle canalisation. Utilisable pour des petits diamètres et des conduites de petite longueur en divers matériaux (plomb, PVC, PE).

Tous les deux ans, la FSTT rassemble les professionnels du monde du sans tranchée pour une grande manifestation de 2 jours avec conférences, tables rondes, expositions de matériels et matériaux, démonstrations live….

Foreuses, microtunneliers, systèmes de réhabilitations, de détection, d’éclatement, canalisations et autres robots d’inspection se donnent rendez-vous pour ce moment incontournable de la profession.

La FSTT, agréée organisme de formation professionnelle continue, a mis au point un programme de formations complet.
Standard ou à la carte, il permet de former quel que soit le niveau aux techniques sans tranchée.

Nos programmes s’adressent aux maîtres d’oeuvre, opérateurs de chantiers, ingénieurs de bureaux d’études, cadres, élèves ingénieurs.

Pourquoi les techniques sans tranchée

Pour La Collectivite Locale

1. Protection de l’environnement :

• préservation des zones naturelles sensibles aux tranchées qui bouleversent l’équilibre du milieu
• limitation des pollutions dues aux engins de chantiers et aux embouteillages
• réduction des émissions de gaz à effet de serre
• protection de l’eau et des matériaux nobles en limitant le gaspillage des ressources naturelles et l’extraction des carrières

2. Rapidité d’exécution des travaux.

Exemple pour une pose en ville de 100 m de canalisation de 63 mm depuis l’installation du chantier jusqu’au démontage :

• temps avec ouverture de tranchée : 4 jours
• temps sans ouverture de tranchée par forage dirigé : 2 jours

3. Faible emprise de chantier permettant la fluidité de la circulation, le stationnement, la circulation des véhicules de secours et les transports en commun

4. Accès aux commerces facilité (la jurisprudence peut pénaliser lourdement les collectivités qui infligent des pertes anormales à leurs commerçants)

5. Diminution des budgets d’aménagement pour la ville : les tranchées marquent les chaussées et accélèrent leur dégradation ce qui coute cher à la collectivité qui doit réparer et à terme refaire la chaussée

6. Maintien des aménagements récents en centre-ville (pavage, éclairage, espaces verts…)

Pour le maître d’ouvrage

• Rapidité d’exécution des travaux : inspection, diagnostic et réparation des conduites par des procédés rapides et peu onéreux
• Adaptés à des situations complexes : franchissement d’obstacles (voies ferrées, autoroutes, rivières, forêts…), milieu urbain, sous-sol encombré…
• Réduction du coût global dans le temps et donc pérennité
• Compétitivité des coûts dans de nombreux cas

Pour L’entreprise

• Rapidité d’exécution des travaux qui ne mobilisent pas le personnel et le matériel
• Réduction de la facture de combustible
• Minimisation des déblais considérés comme déchets
• Renforcement de la sécurité du personnel : moins de risque d’accidents de travail dûs aux tranchées
• Opportunité de faire évoluer le personnel vers des métiers spécialisés

Pour Le Citoyen

• Pas de ralentissement du commerce local : pas de tranchée qui gêne l’accès aux commerces
• Faibles nuisances sonores (divisées par 10 par rapport aux techniques traditionnelles) en raison d’un usage très limité des marteaux-piqueurs et autres engins de chantier
• Circulation fluide et stationnement possible en raison de la faible emprise de chantier
• Peu de pollutions urbaines en raison de l’utilisation minimale des engins de chantier et des embouteillages évités
• Davantage de sécurité face aux risques de chute des piétons dans une tranchée ou à la nécessité d’emprunter même temporairement la chaussée

Les techniques sans tranchée c’est :

Pose en ville de 100 m de canalisation de diamètre 63 mm
Avec ouverture de tranchée	Sans ouverture de tranchée, par Forage Dirigé

	Matériel	Durée		Matériel	Durée
Installation du chantier Signalisation Découpe des enrobés		1 jour	Repérage des réseaux Préparation du profil de forage Réalisation des fouilles d’entrée et de sortie		1 jour
Ouverture de la tranchée Evacuation des déblais en décharge		1 jour	Forage pilote, alésage et tirage de la canalisation		1 jour
Pose d’un lit de sablon Pose de la canalisation Remblai de la tranchée		1 jour
Compactage de la tranchée Réfection des enrobés Démontage du chantier		1 jour
Total		4 jours	Total		2 jours

Pose en ville de 100 m de canalisation de diamètre 63 mm
Avec ouverture de tranchée		Sans ouverture de tranchée, par Forage Dirigé
Volume de déblais à déplacer : 120 m3		Volume de déblais à déplacer : 0,8m3

Sans tranchée, la ville est plus belle

Le développement des villes conduit les élus à imposer aux habitants des travaux de toute nature : construction, réhabilitation et transformation de réseaux de toutes sortes.
Chaque élu local cherche à réduire la gène que toute décision d’aménagement de sa ville génère.

Les travaux sans tranchée sont une réponse efficace au respect des concitoyens.

La Charte de la Ville sans tranchée concourre à l’utilisation de ces techniques, parce qu’elles sont de nature à améliorer la tranquilité des riverains et mieux préserver l’environnement.

Elus, rejoignez les signataires de la Charte pour faire de votre ville une ville sans tranchée !

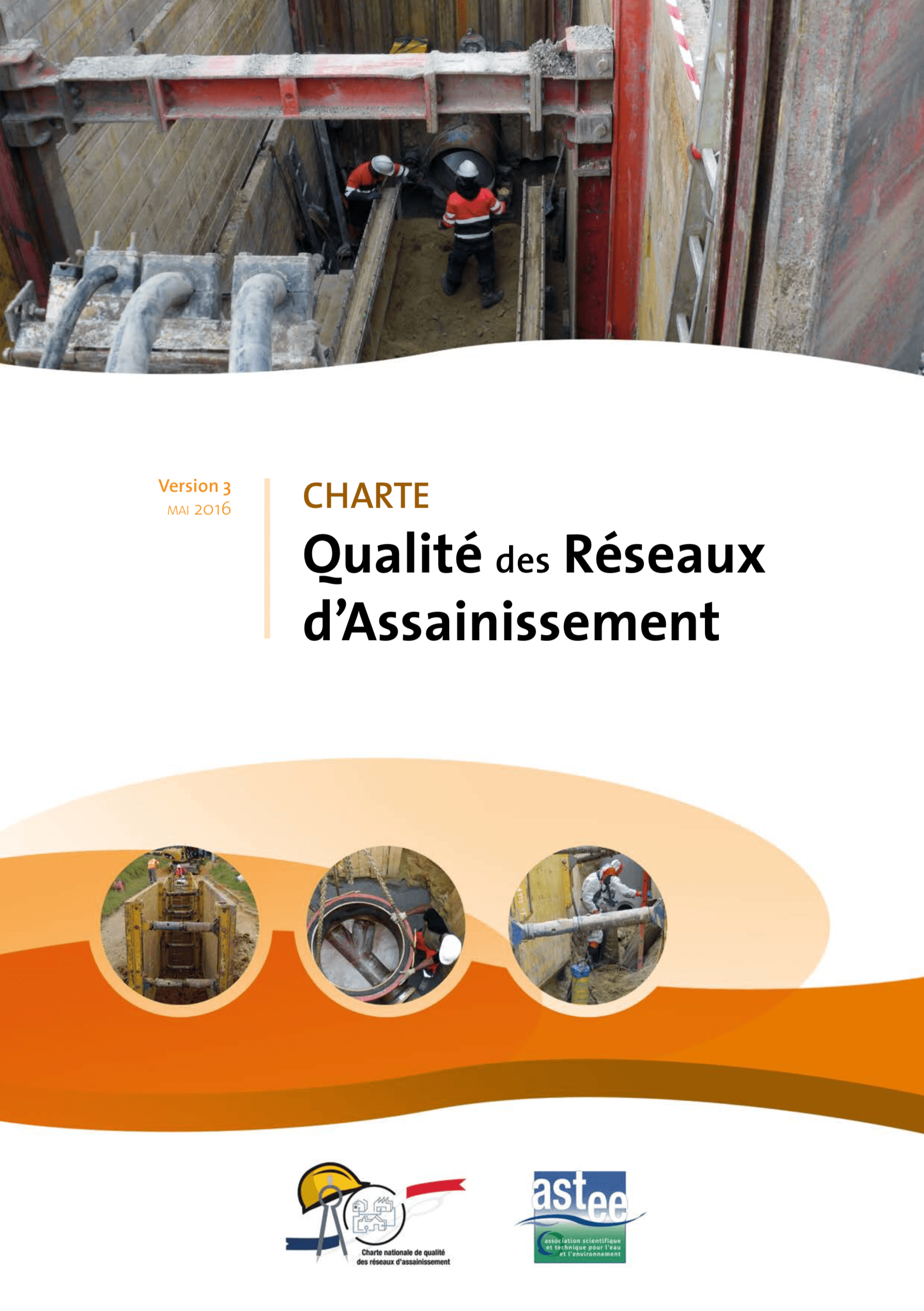

charte-2
