Comment le chemisage continu a permis d’éviter 1200m3 de déblais
Pour la réhabilitation de ses réseaux d’assainissement, la ville de Maisons Laffitte a contractualisé avec la branche “Sans Tranchée” du groupe Terideal. A la clé, de sérieuses économies de temps et d’argent ainsi qu’une réduction très nette de l’empreinte carbone pour toutes les tranches concernées par la réhabilitation en chemisage continu.
CE QU’IL FAUT SAVOIR
consiste donc à réhabiliter par l’intérieur les réseaux d’assainissement de la Communauté d’Agglomération Saint Germain Boucle de Seine (CASGBS).
A la maîtrise d’ouvrage, la Ville de Maisons Laffitte, en nom et pour le compte de la CASGBS. A la maîtrise d’œuvre, le service Cadre de Vie de Maisons Laffitte. Et à l’œuvre, le groupe Terideal. Fort de 2000 collaborateurs, ce grand groupe français opère dans tous types de services en milieu urbain au travers de 40 métiers différents, dans les domaines des travaux publics, du bâtiment, des aménagements paysagers, des terrains de sport, de l’électricité ou encore de l’arrosage. Vous l’aurez compris, c’est donc la division «Réhabilitation de réseaux sans tranchée» qui s’est vue attribuer cet appel d’offre.

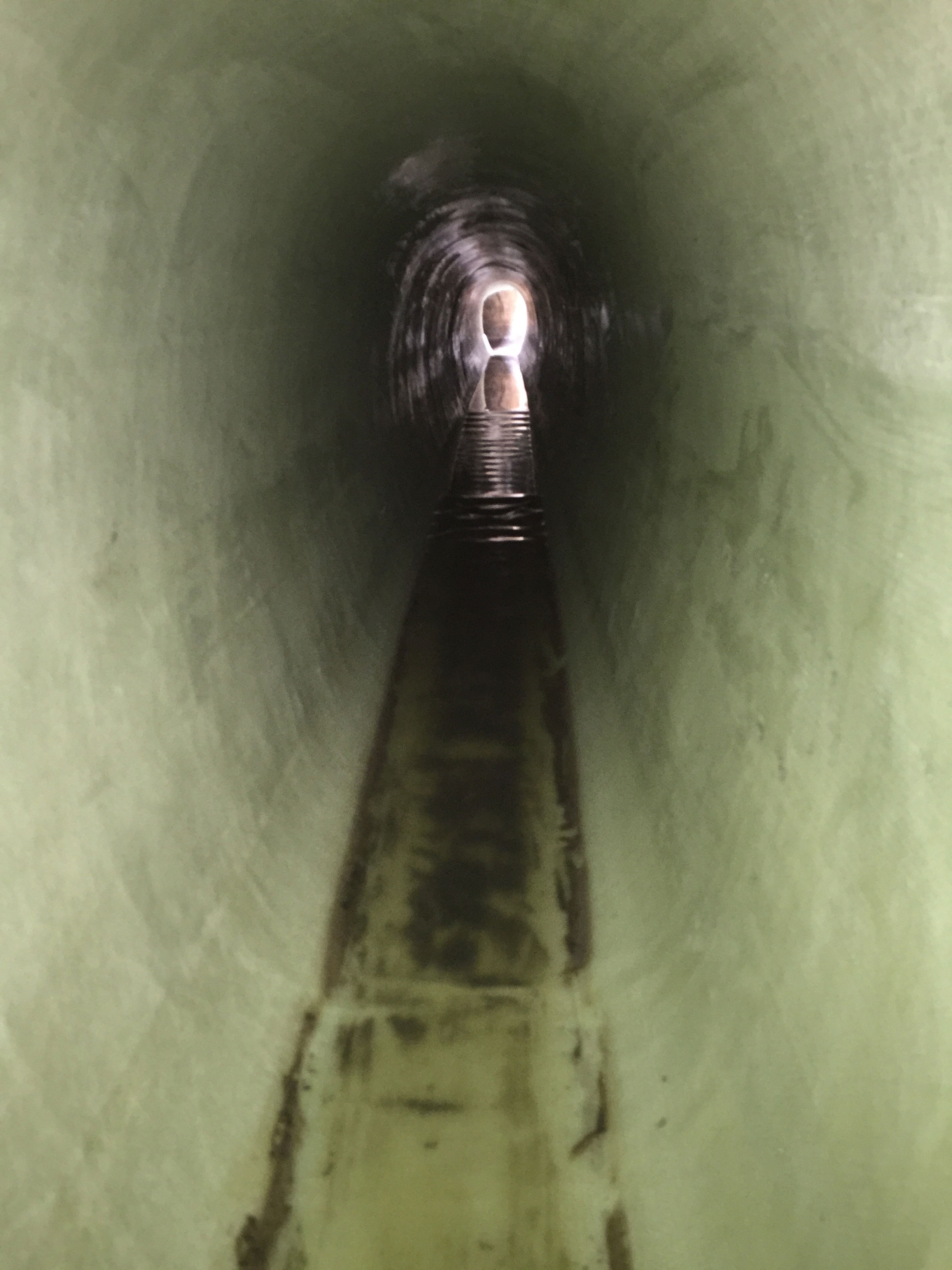

La tranche concernée par ce chantier se situe rue Jacques Cœur, et consiste à rénover 345 mètres d’une canalisation ovoïde T100 (1000mm x 630mm) pour en assurer la complète remise en étanchéité et restructuration.
La problématique du lieu
Elle réside surtout dans la profondeur de la canalisation : entre 5 et 5,50m.
Sur la longueur totale de 345m, creuser une tranchée reviendrait donc à extraire 1195 mètres cubes de déblais. Un chantier qui s’étalerait sur plusieurs semaines, alors que la technique sans tranchée du chemisage a permis de le clôturer en seulement 8 jours.
Afin de minimiser la gêne pour les riverains, l’équipe municipale de Maisons Laffite fait appel à des techniques sans tranchée depuis de nombreuses années. Cette rue correspondant au cahier des charges qui caractérise l’adoption d’un chantier sans tranchée en vue de la réhabilitation des canalisations de la ville, la mairie a fait appel à l’équipe Terideal, dont l’étude de faisabilité a confirmé le choix de la technique.
Fort de son expérience et des équipements qu’ils possède, le groupe Terideal a donc déployé la technique du chemisage continu par polymérisation aux ultraviolets (UV).
Cette méthode de réhabilitation sans tranchée se montre particulièrement pertinente sur les canalisations de grande longueur, de tout diamètre (compris entre 100 et 1500 mm) et de toute forme (circulaire, ovoïde…), pour réparer des défauts importants de structure ou d’étanchéité.

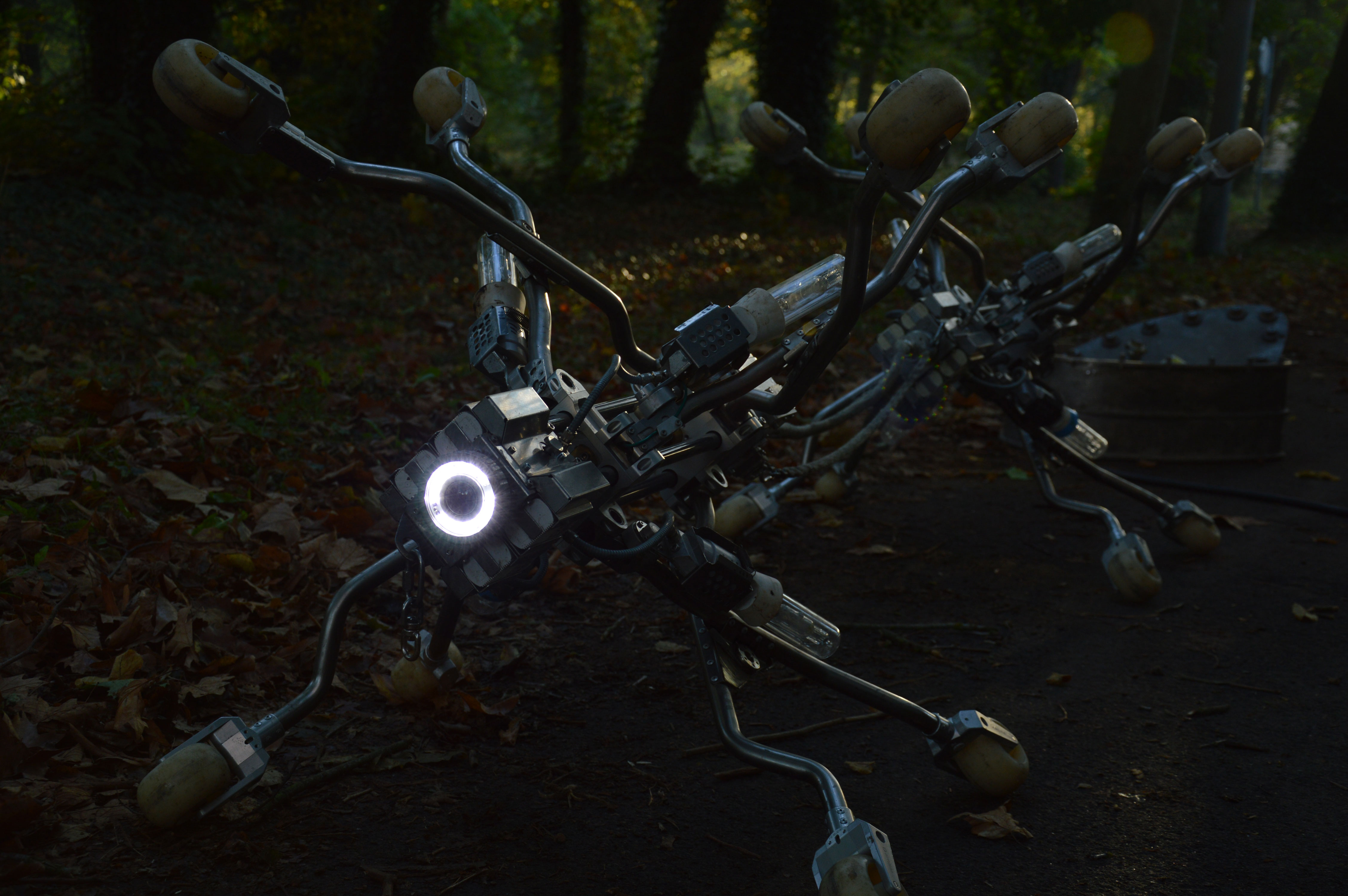

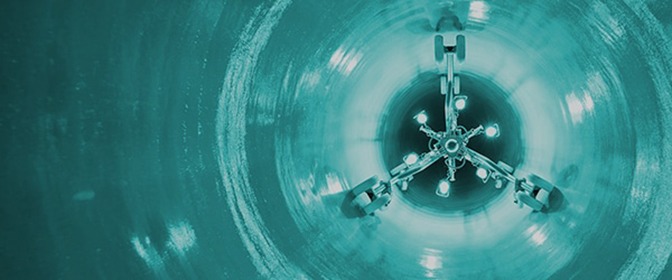

Le train de lampe UV polymérise la gaine de l’intérieur, provoquant son durcissement définitif. Image : Terideal.
Quelles sont les étapes du chemisage par polymérisation UV ?

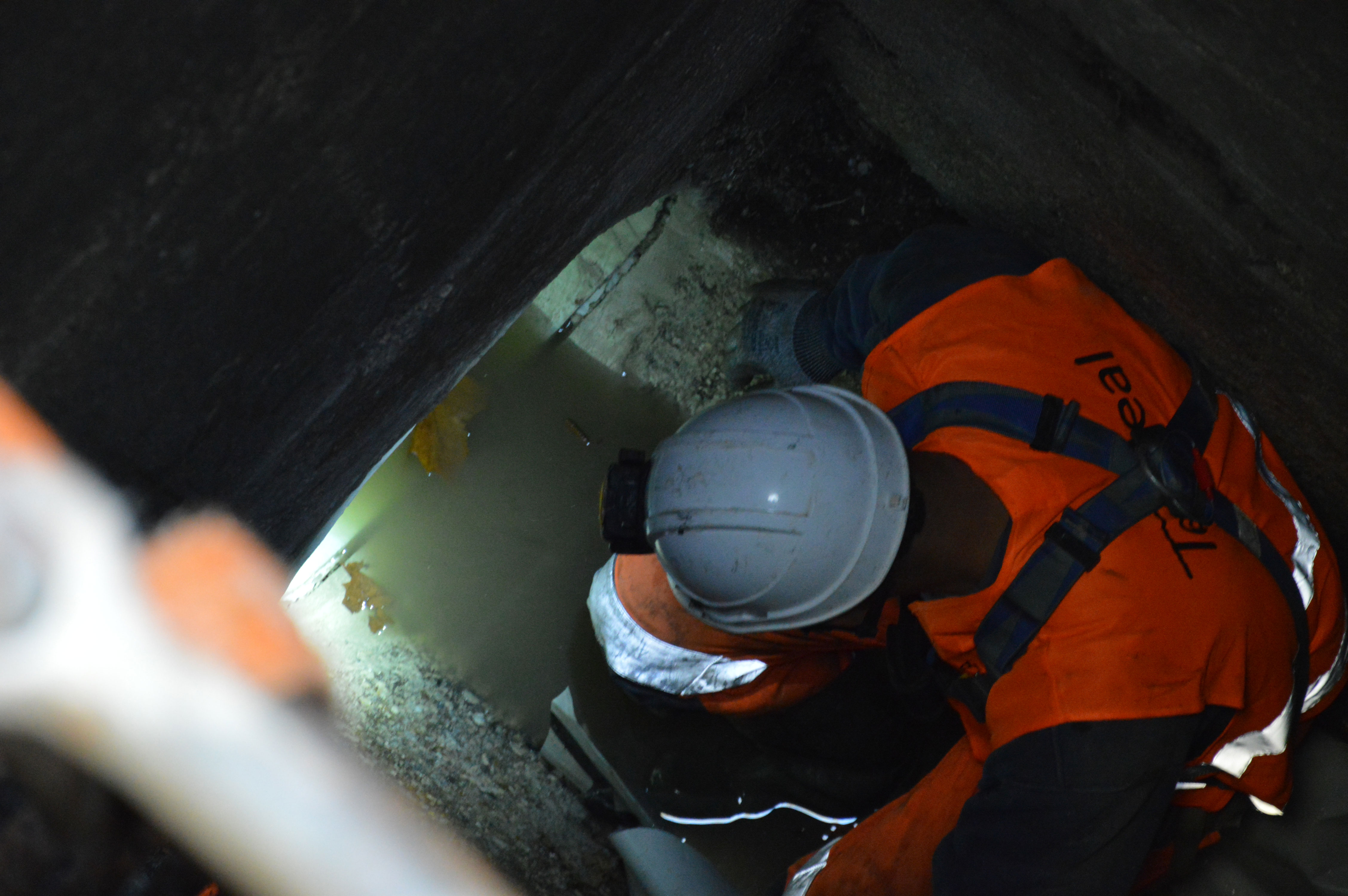

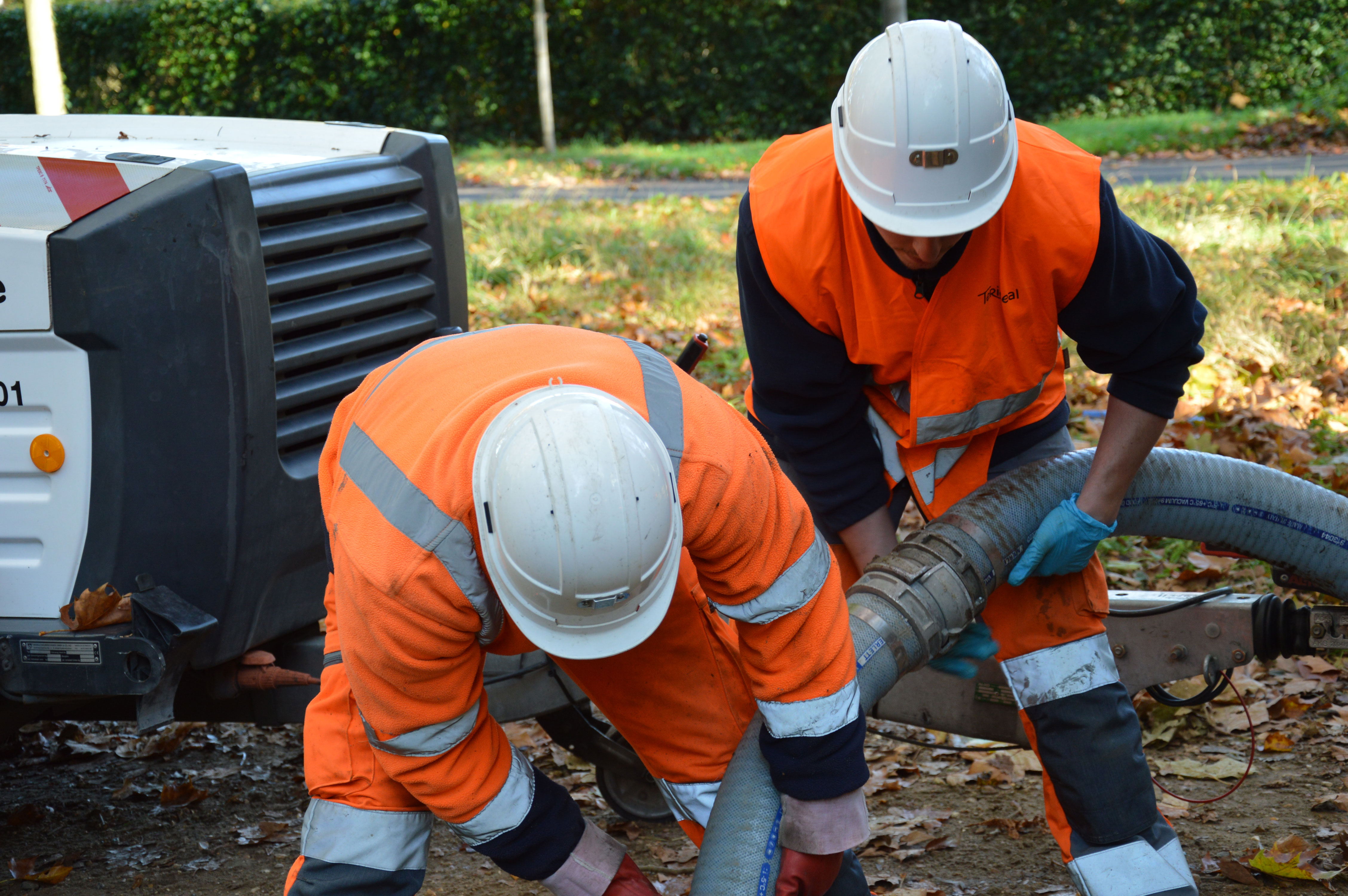

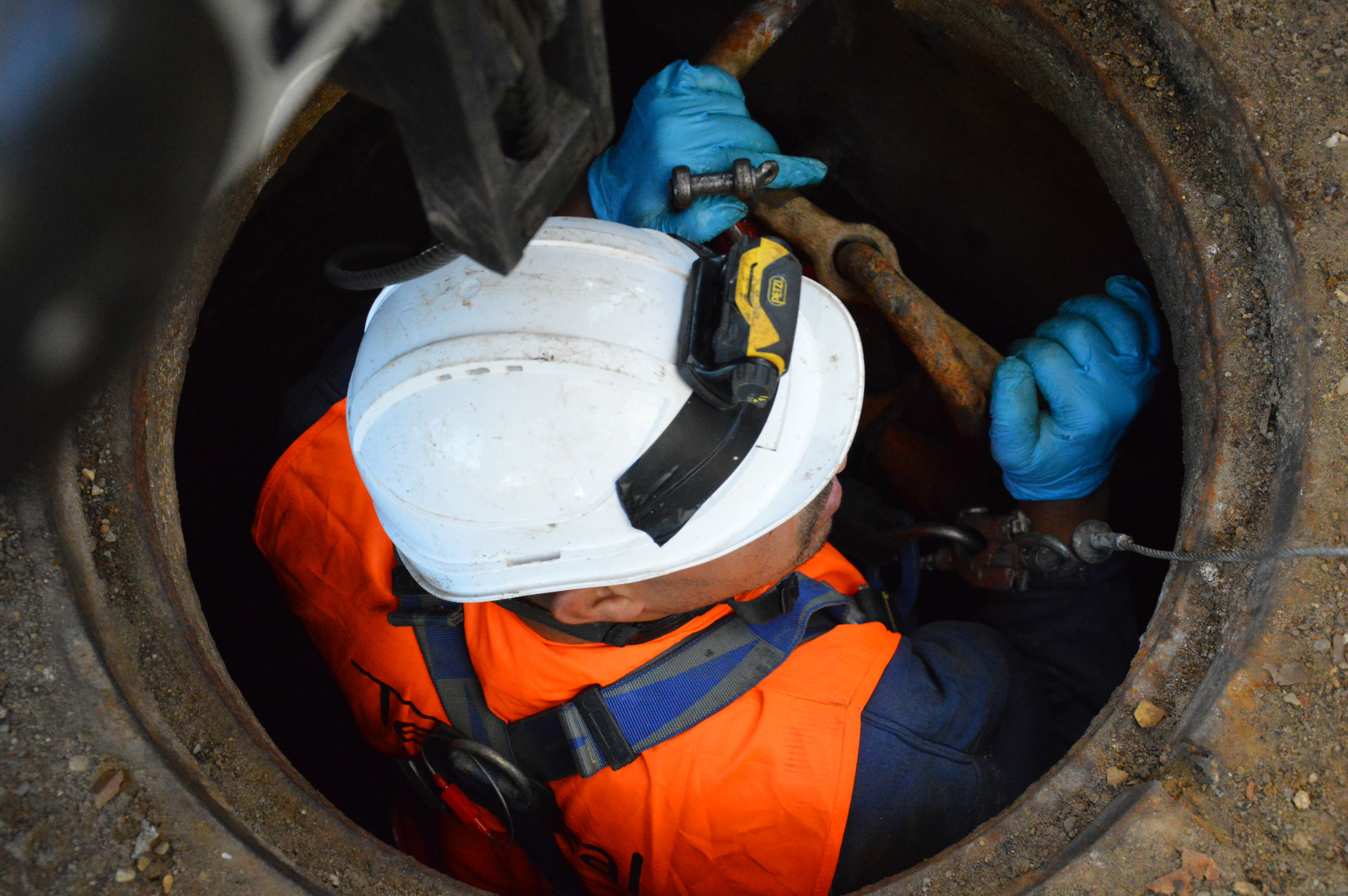

- Après détournement des effluents, réalisée par les équipes Terideal via la technique du ballonnement (ou de batardeau pour les canalisations ovales comme ici) et du pompage, la canalisation est nettoyée par un fraisage robotisé et un curage complet. Un passage de caméras permet de contrôler le résultat de cette indispensable préparation.

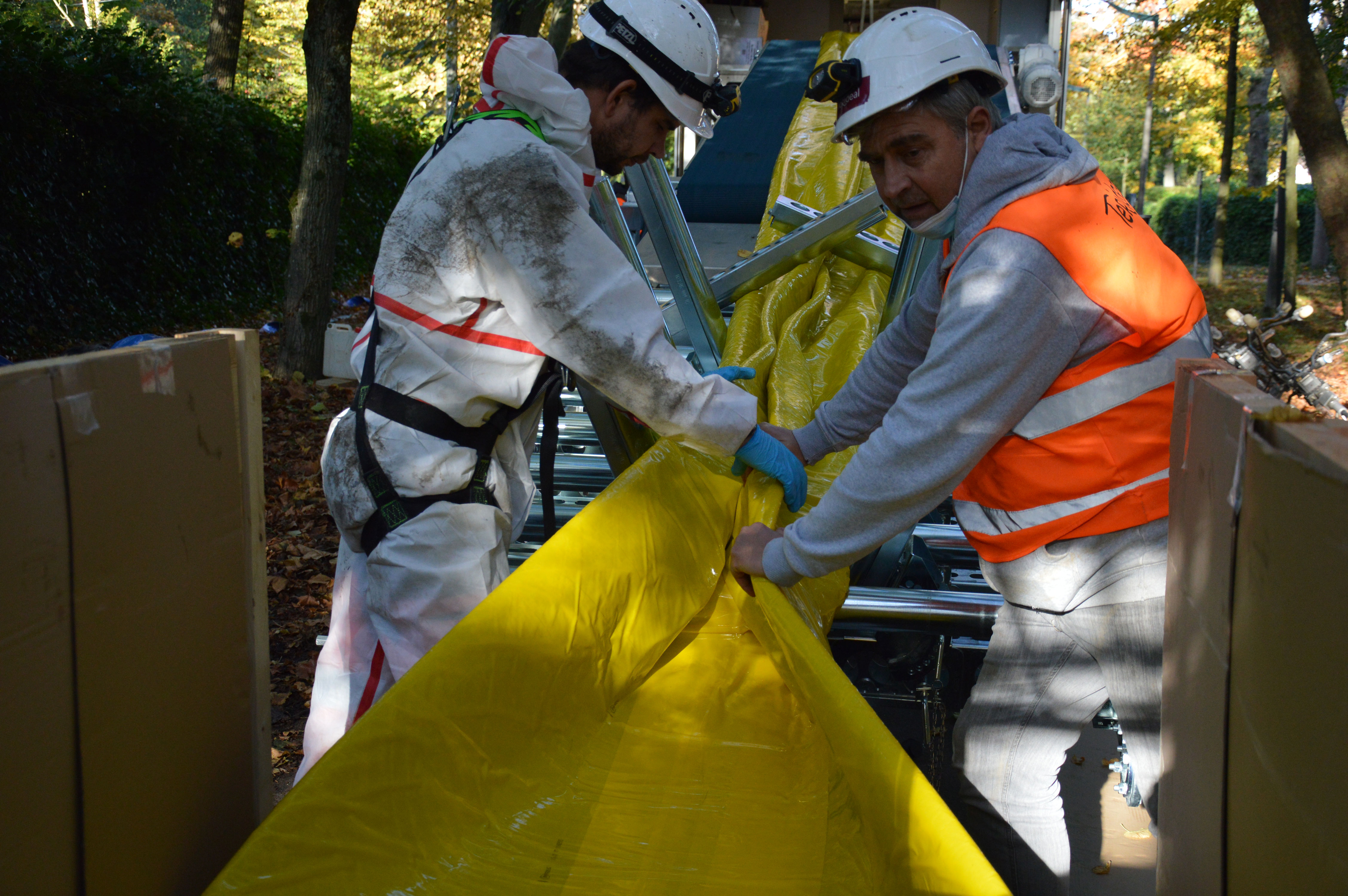

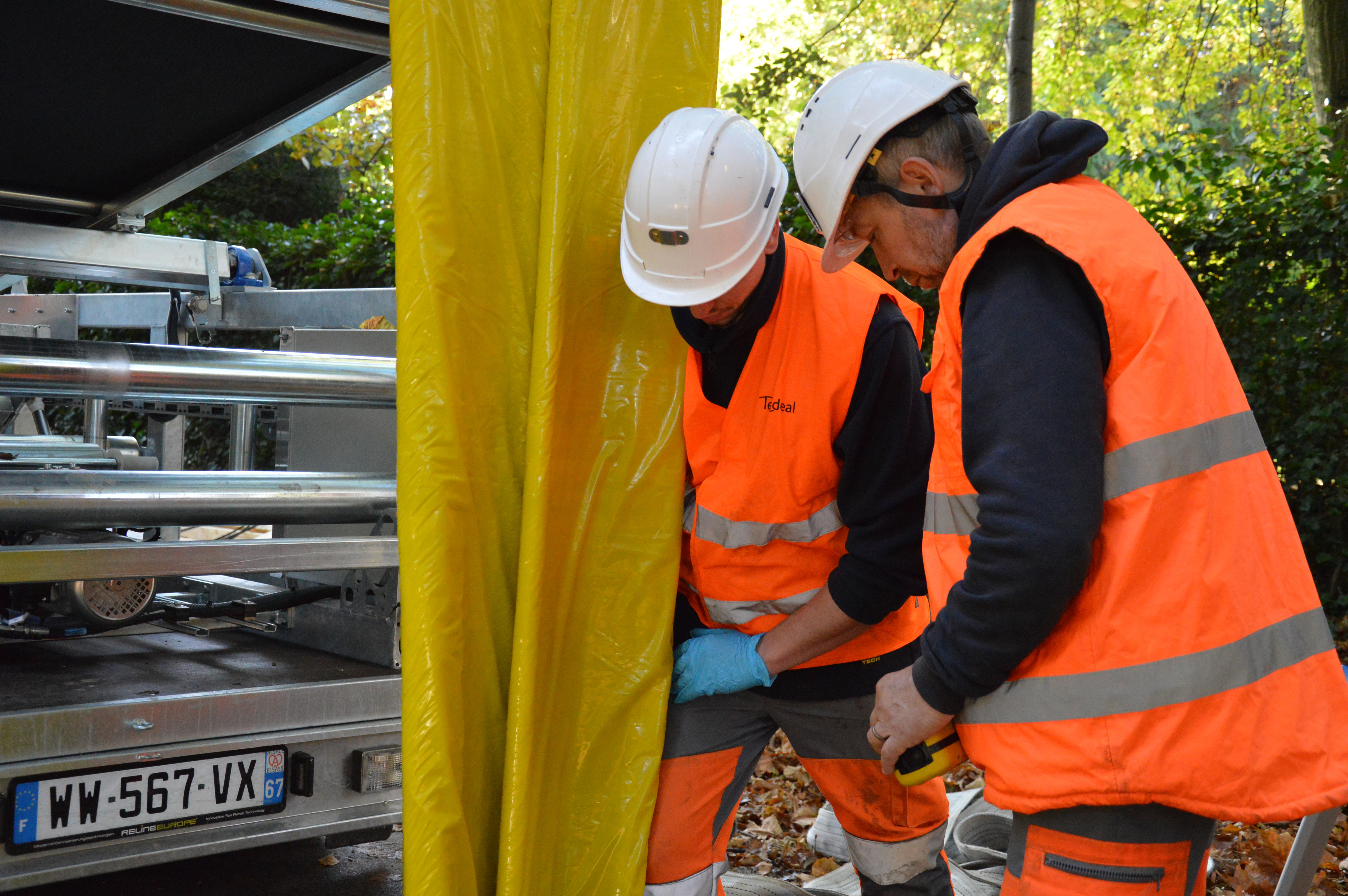

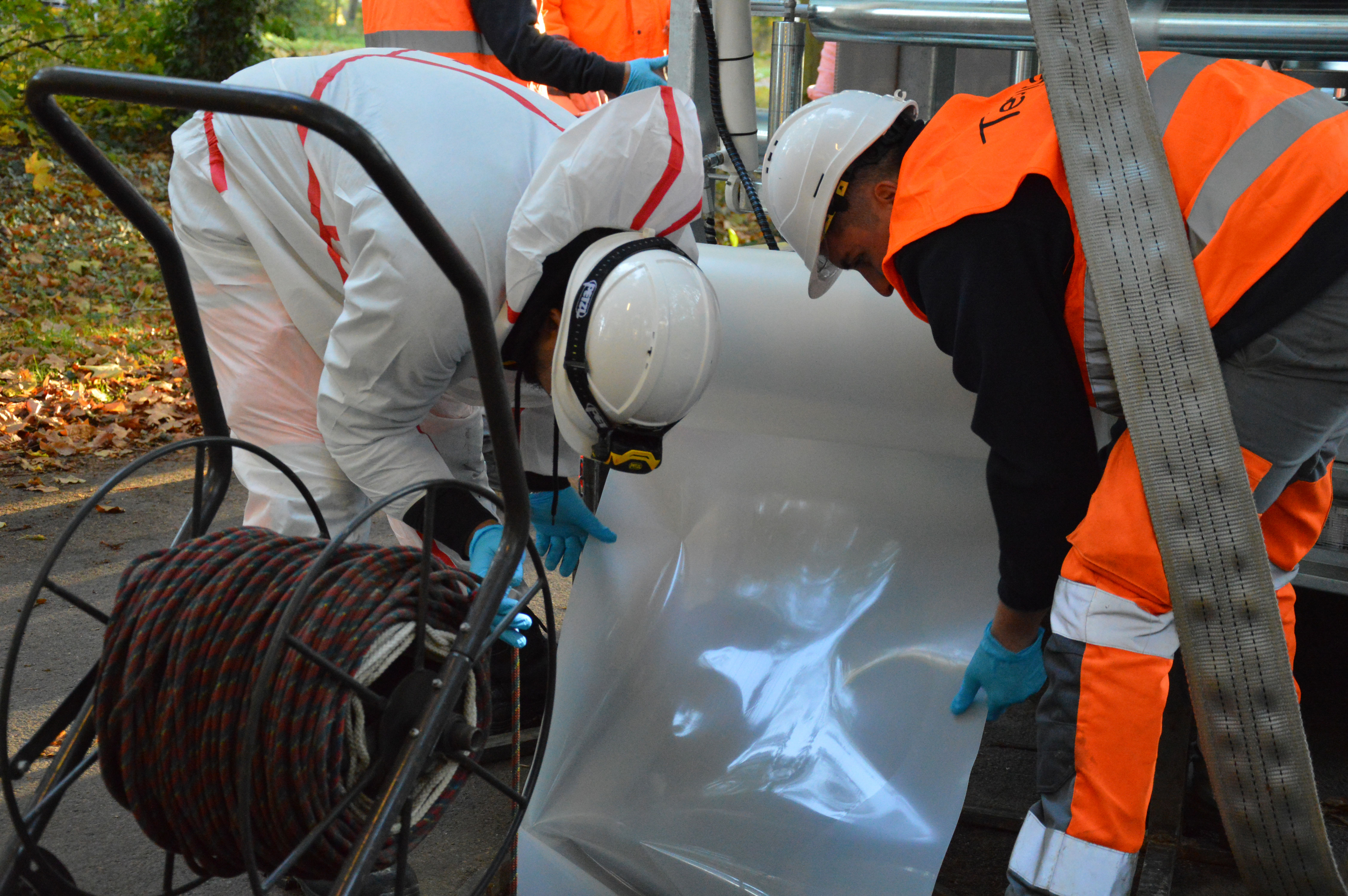

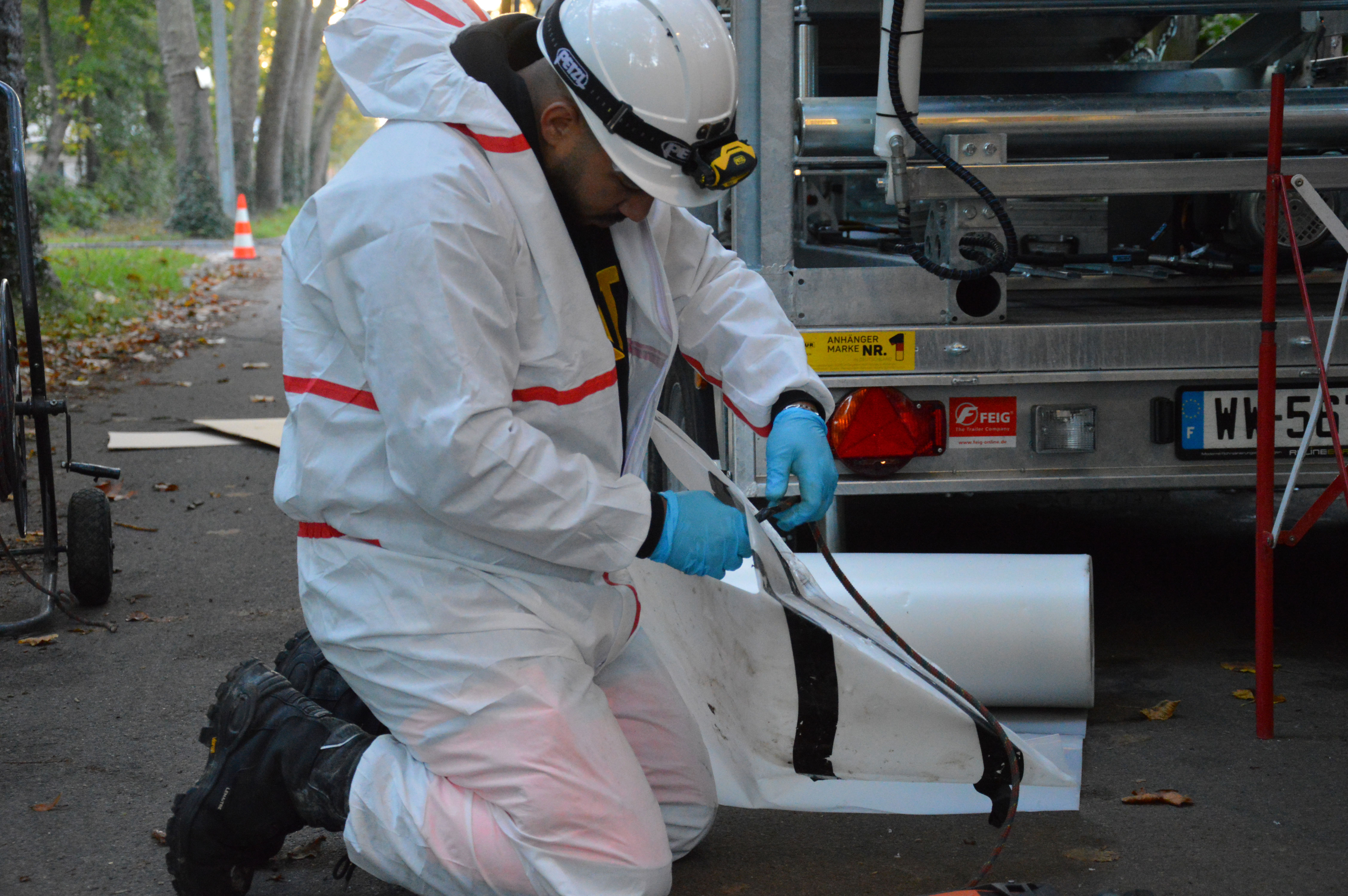

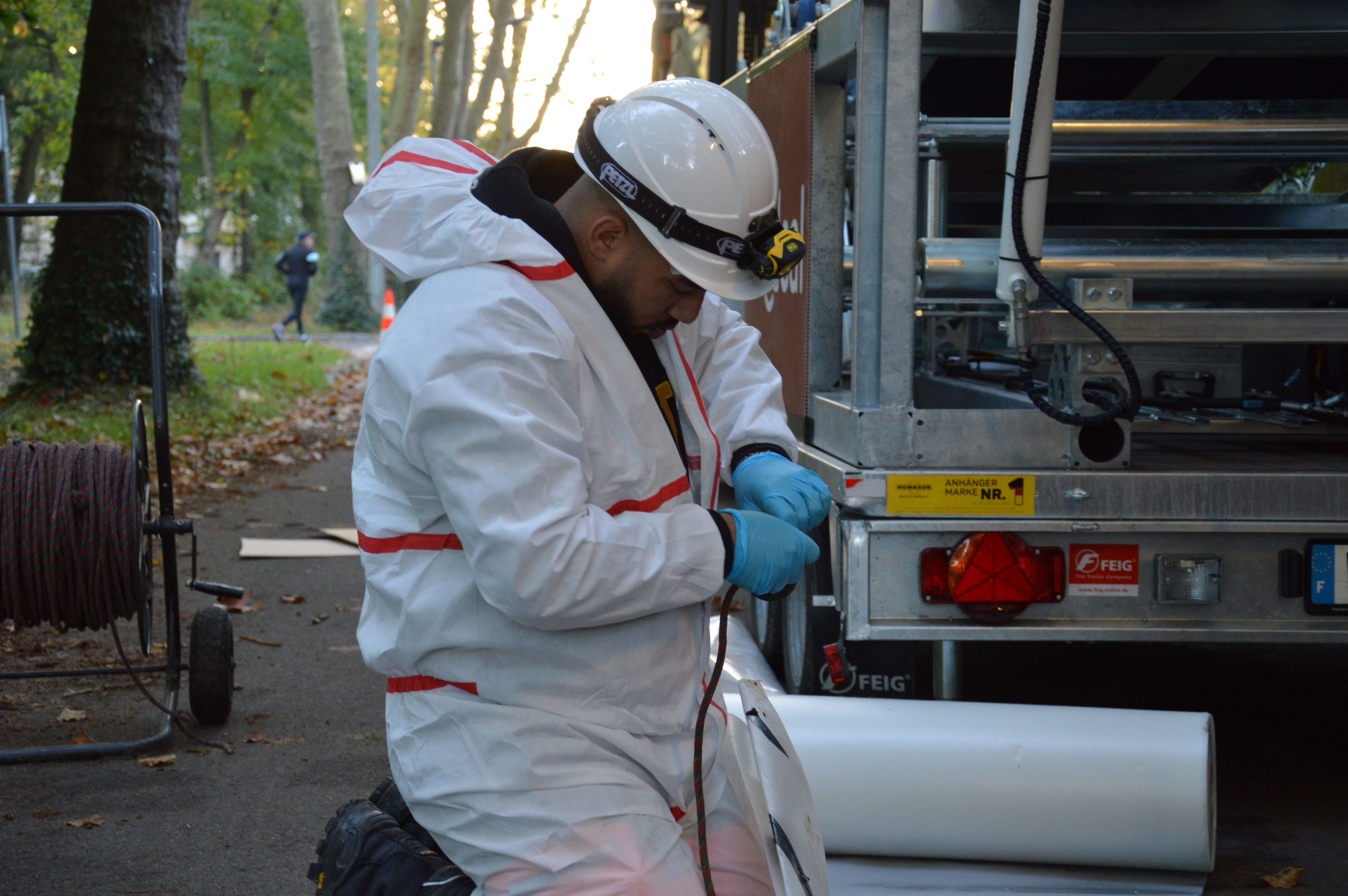

- Sont ensuite insérés un preliner plat, permettant à la gaine un glissement idéal, puis la gaine en fibre de verre elle-même, imbibée de résine.
- Cette dernière est alors mise en pression, lui permettant de “gonfler” afin d’y introduire le train de lampe, qui va permettre la polymérisation, à savoir rigidifier la résine sous l’effet du rayonnement UV.
- Enfin, la dernière étape consiste à découper les éventuels regards intermédiaires ainsi que les extrémités, avant un dernier passage de la caméra de contrôle.
Au total, 5 gaines de 58ml à 81ml ont été posées en 8 jours sur ce chantier, la gaine la plus lourde ne pesant pas moins de 4.5 tonnes !
Le matériel utilisé :

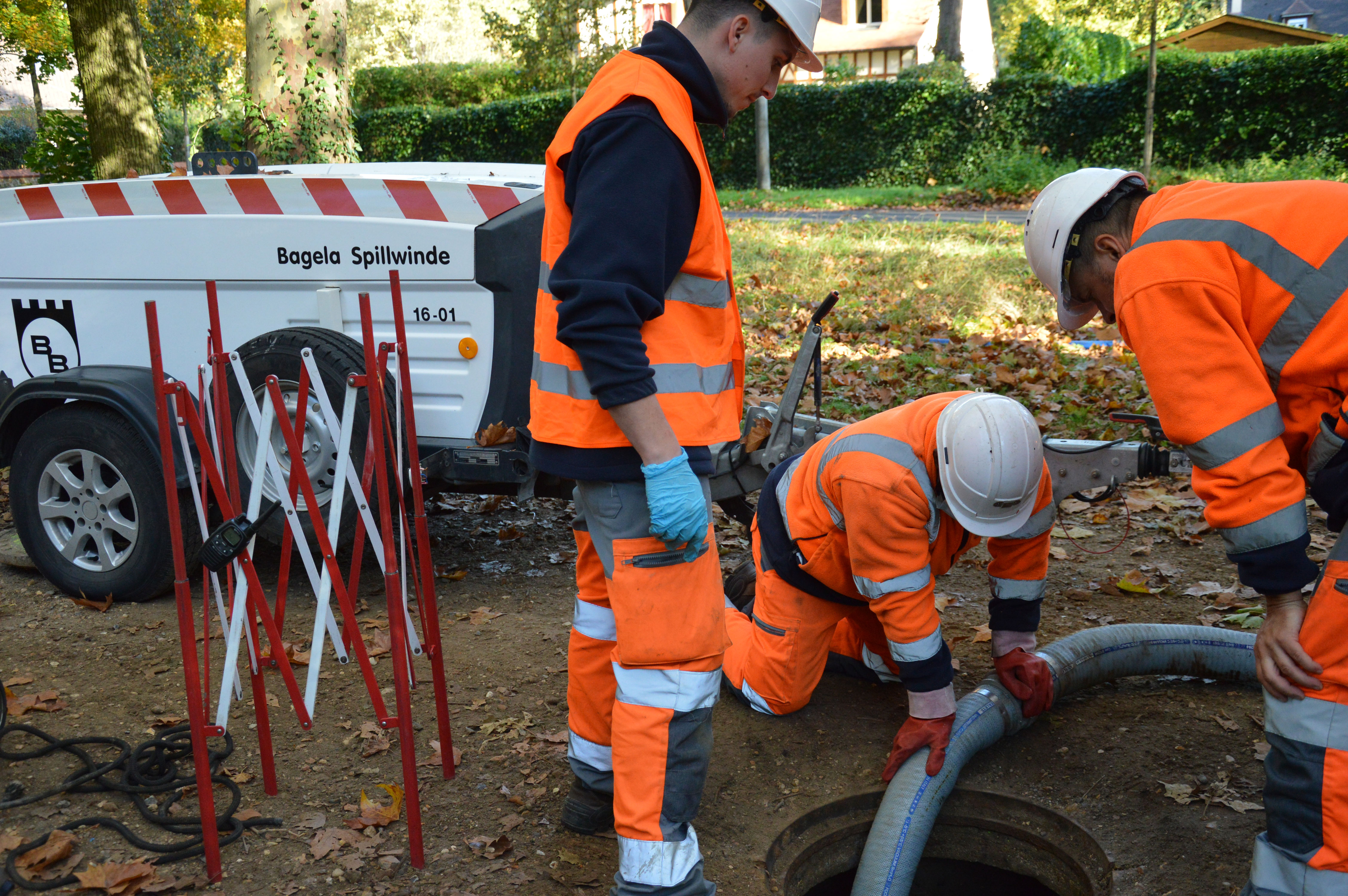

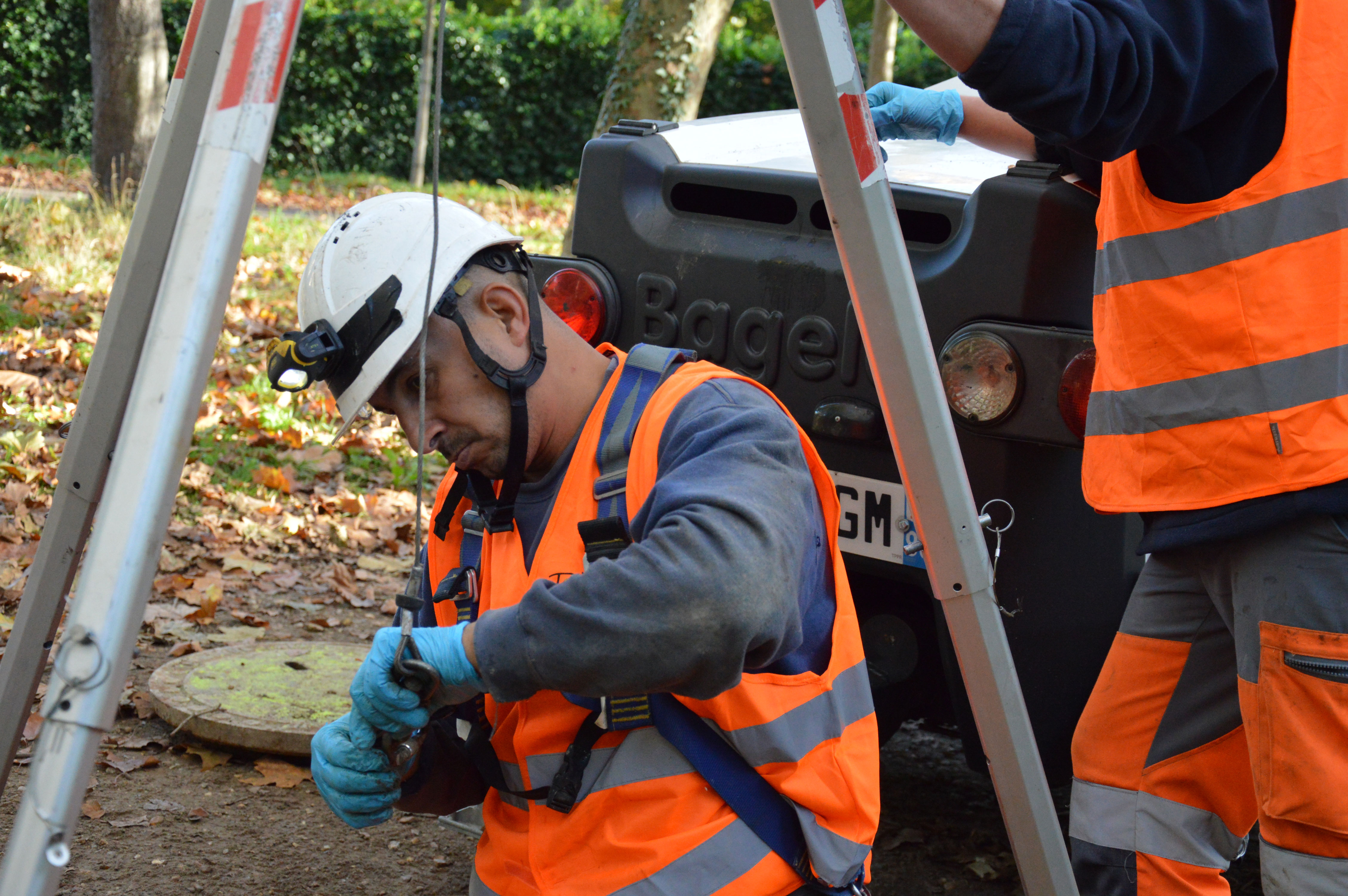

- Treuil de halage 4 tonnes (Bagela)
- Unité de polymérisation, double noyau 8 * 1000 watts (Prokasro)

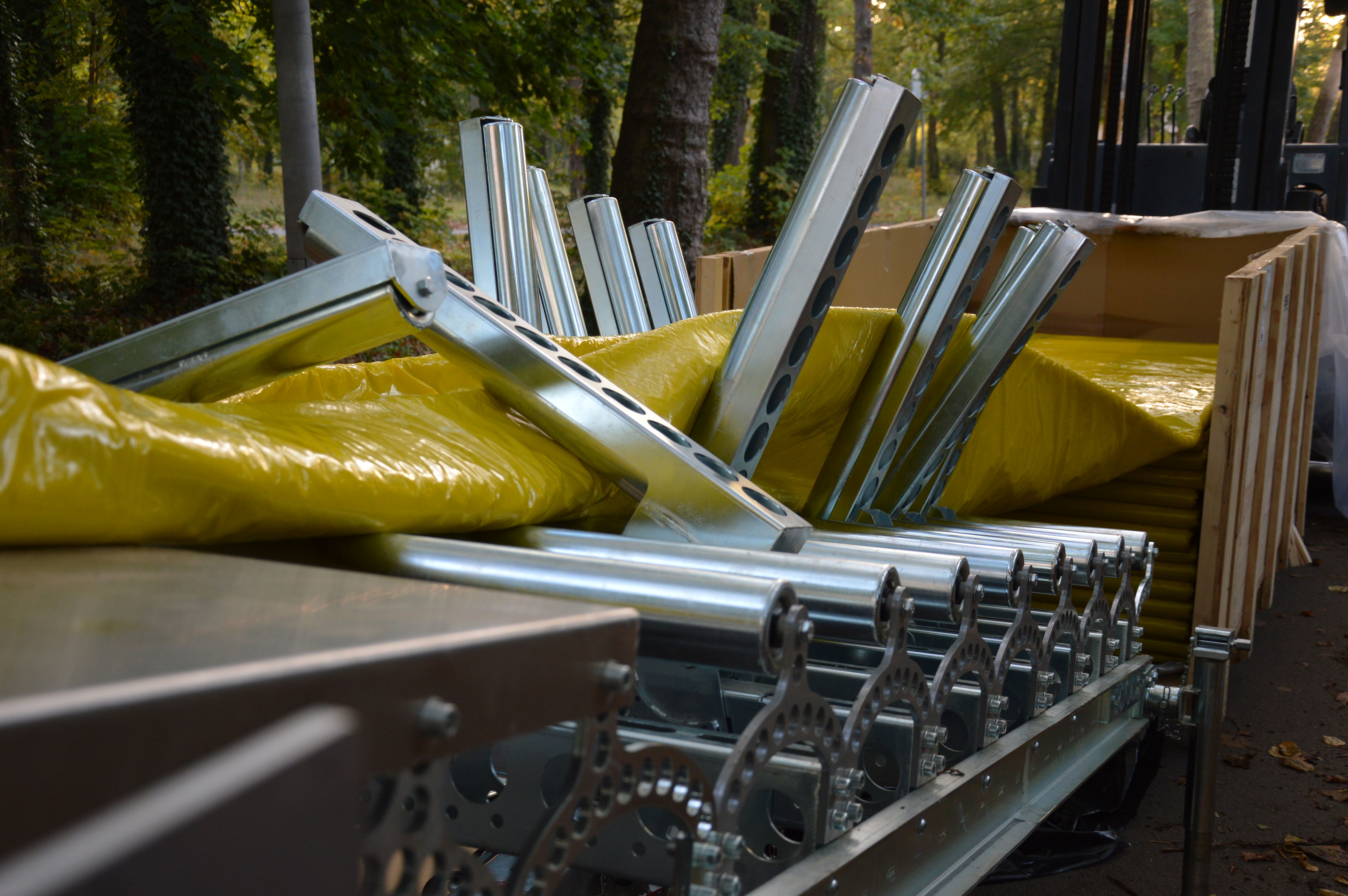

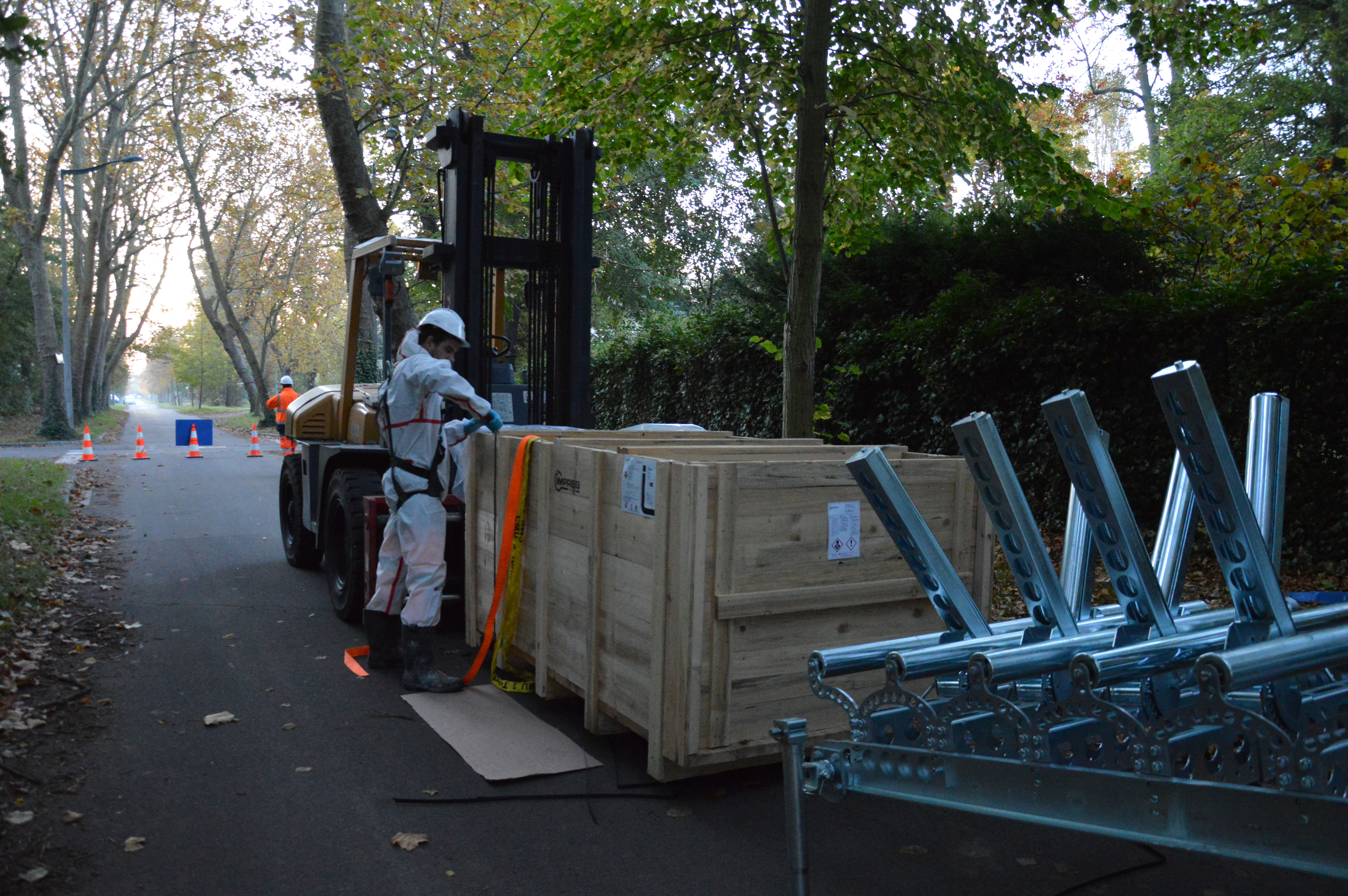

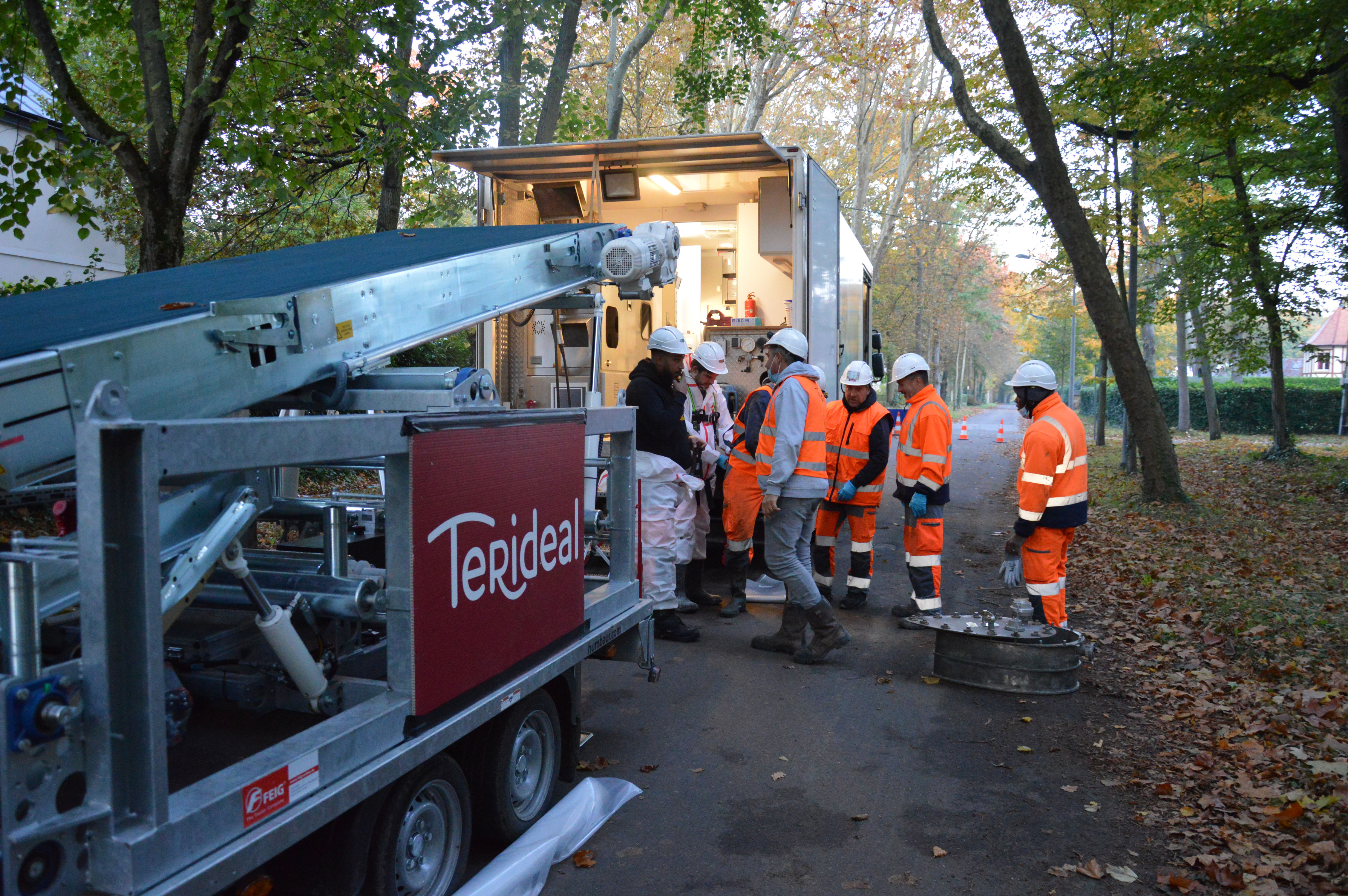

- Tapis d’introduction avec plieuse (Reline Europe)
- Gaine IMPREG GL16
La botte secrète (ou pas) de Terideal ?
Maîtriser l’ensemble de la chaîne du chemisage, à la fois sur le plan des compétences techniques mais aussi sur le matériel, évitant ainsi la location ou l’intervention de sociétés tierces (avec les problématiques que cela peut engendrer sur le planning).
Depuis le détournement des effluents jusqu’à l’inspection caméra, en passant par le tapis roulant d’insertion et de pliage des gaines, l’entreprise basée à Wissous (Essonne, 91) est capable d’intervenir dans toute la France en totale autonomie.
Cette vidéo du chantier réalisée par les équipes Terideal montre parfaitement les étapes successives d’un chemisage continu par polymérisation UV.
Quels bénéfices en résultent ?
Le chemisage continu présente de nombreux avantages :
- La rapidité d’exécution : environ 60m de réseau réhabilité par jour (ici entre 5 et 5,50m de profondeur)
- La baisse considérable des nuisances : nombre de camions, poussière, bruit, circulation.
- Aucun enrobé à refaire : un gain à la fois économique, esthétique et de délais.
- Grosse réduction du bilan carbone : déblais, enrobé, valse des camions… l’empreinte carbone d’un chantier sans tranchée est sans commune mesure avec un chantier ouvert !
« Si une canalisation se trouve comme ici à plus de 5m de profondeur, le verdict est sans appel : la réhabilitation sans tranchée sera clairement avantageuse, tant sur le plan économique et écologique que pour le calendrier. »
Benjamin Souchaire, Conducteur de travaux principal chez Terideal
ZOOM SUR…
…Les gaines en fibres de verre : sur-mesure obligatoire !
Taille, diamètre, résistance, besoin de pression… Benjamin Souchaire, conducteur de travaux sans tranchée chez Terideal, nous explique pourquoi les gaines posées lors d’un chemisage sont forcément 100% sur-mesure.

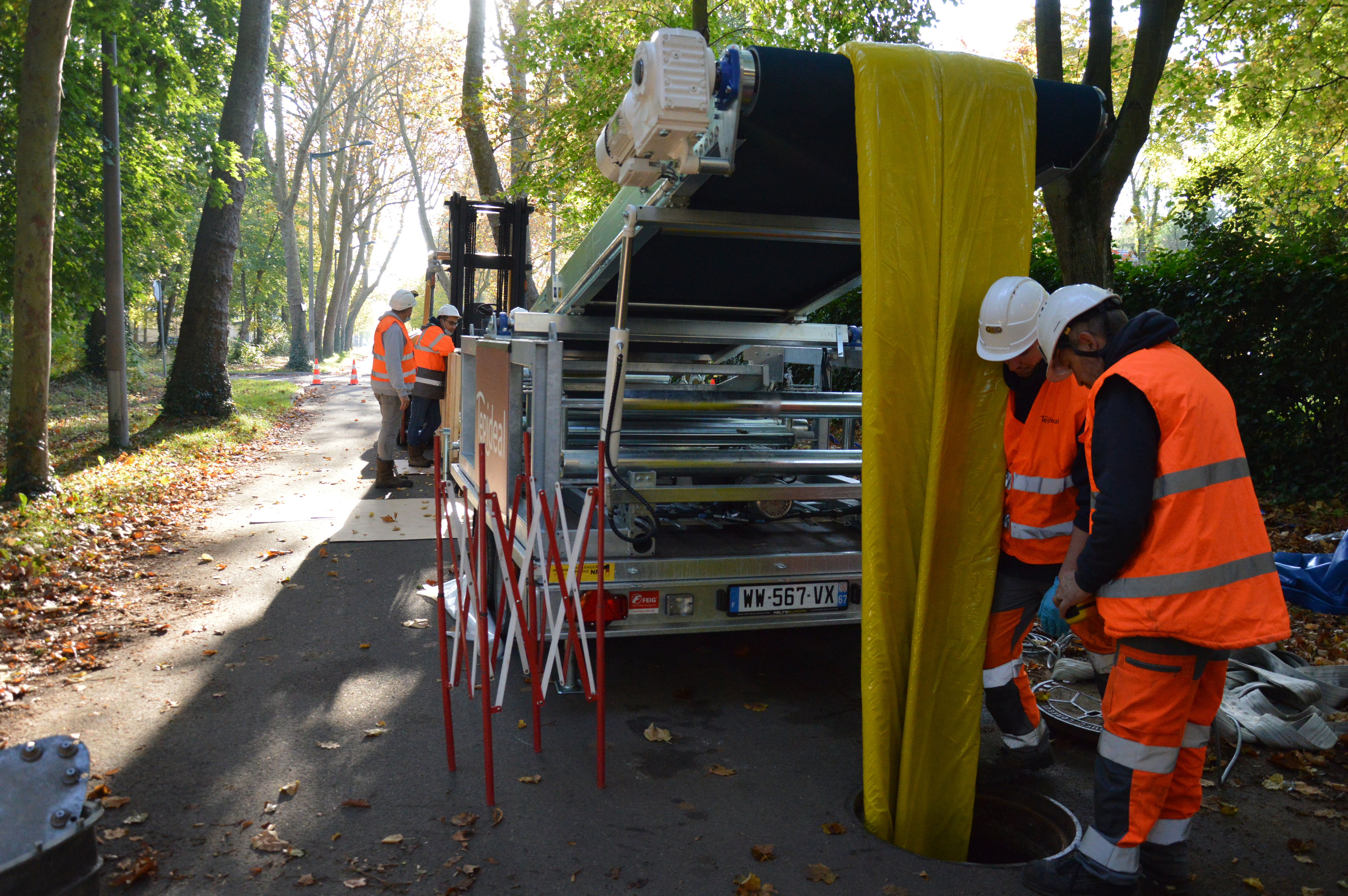

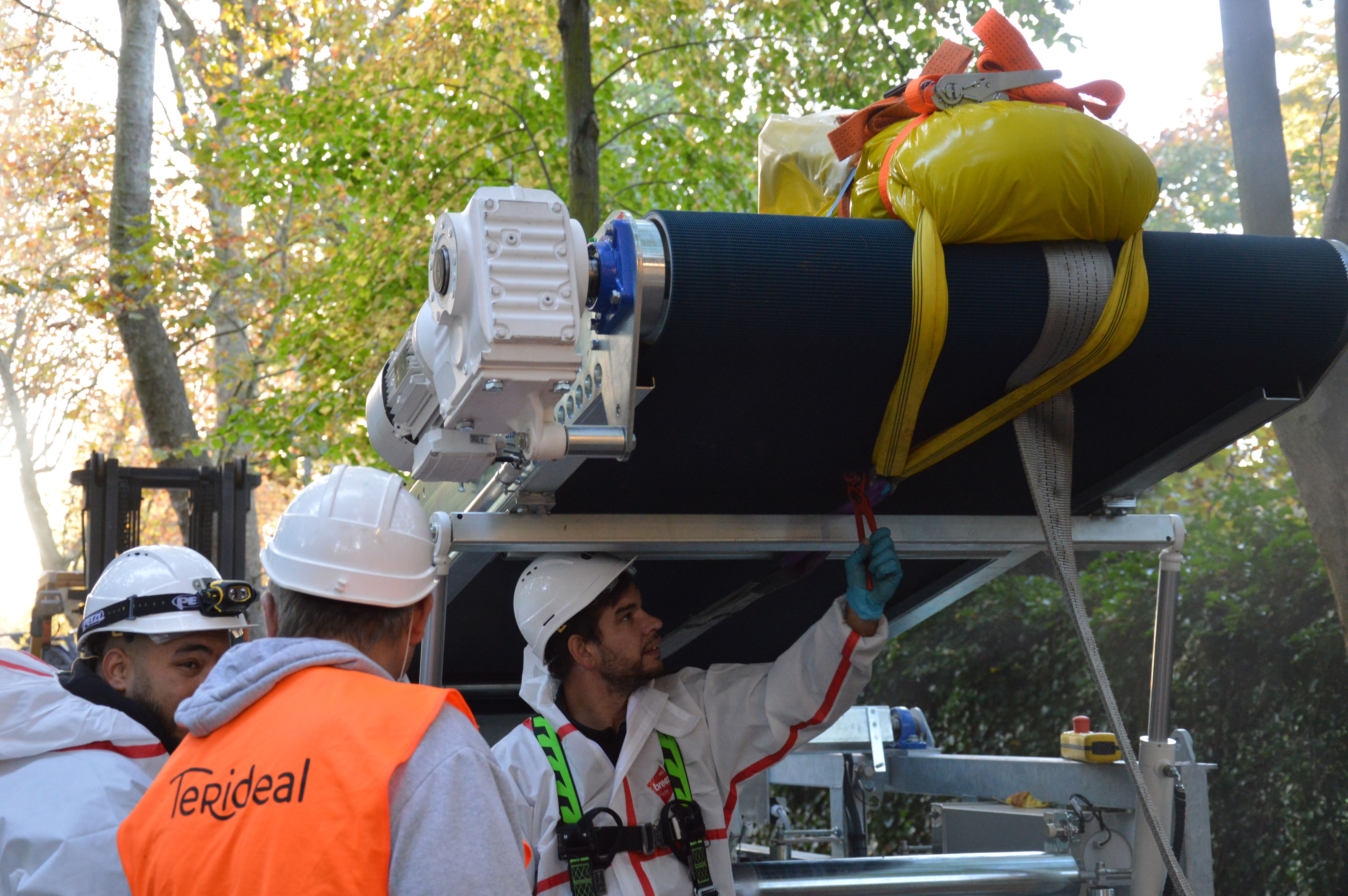

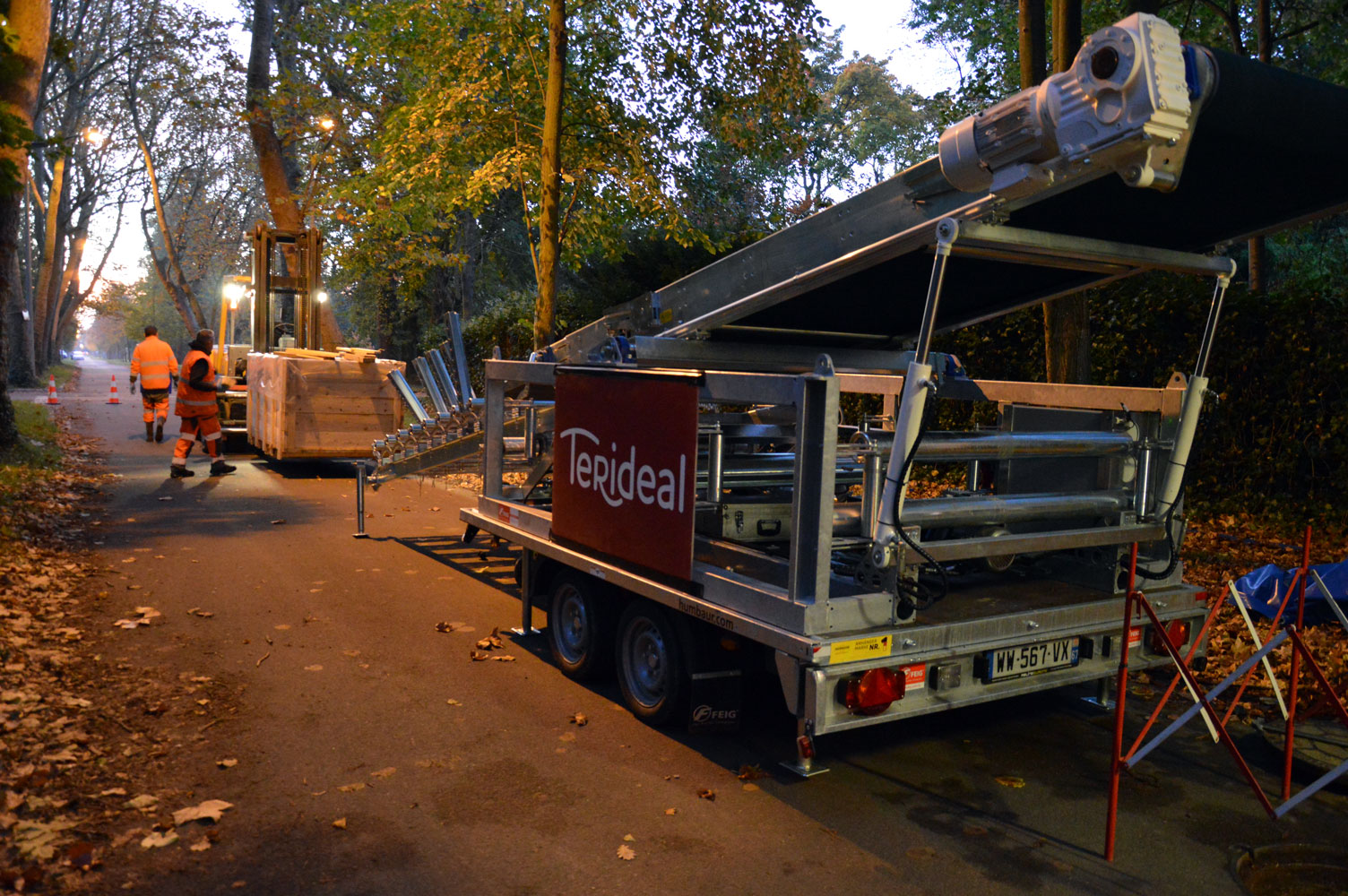

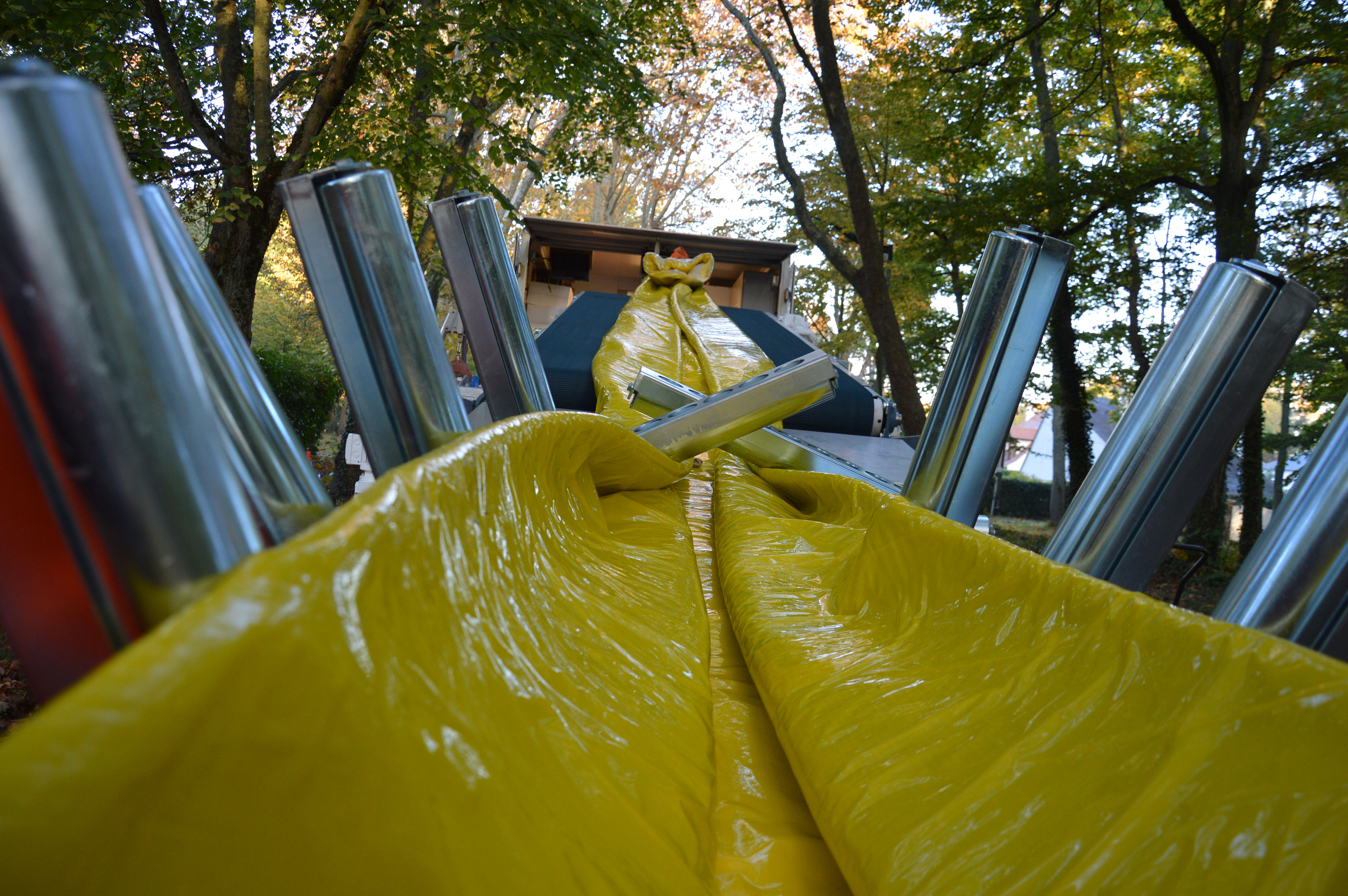

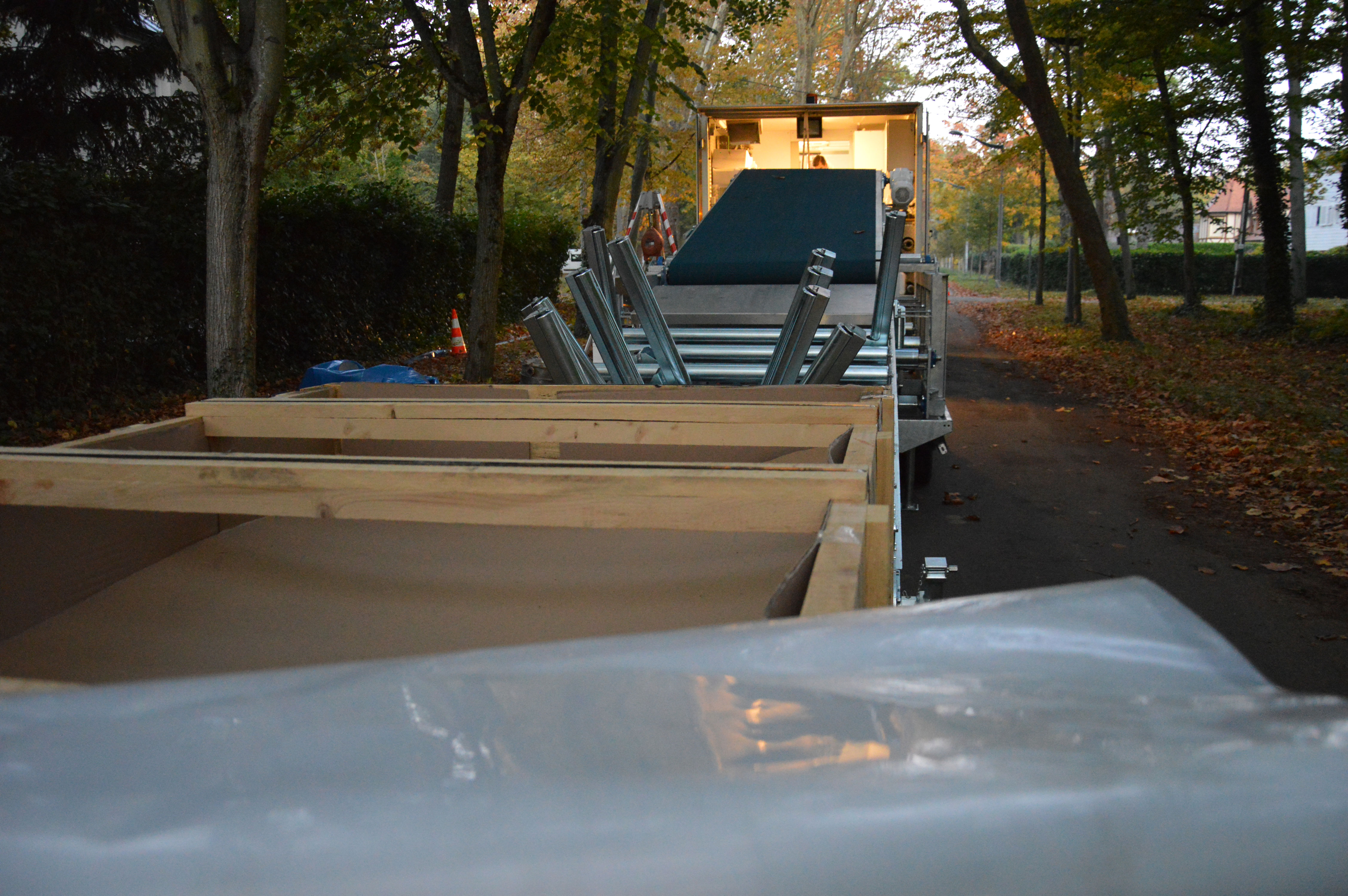

…Le tapis roulant et pliant : est-il obligatoire pour tous les chemisages ?
Sur ce chantier de Maisons-Laffitte, le groupe Terideal a intégré des gaines d’un diamètre de 835mm pesant jusqu’à 4,5 tonnes par la technique sans tranchée du chemisage continu avec polymérisation UV. Dans ces conditions, le tapis roulant et pliant déployé par l’équipe remplace aisément la dizaine de personnes auparavant nécessaire sur une tâche courte mais extrêmement pénible.
Explications en vidéo.

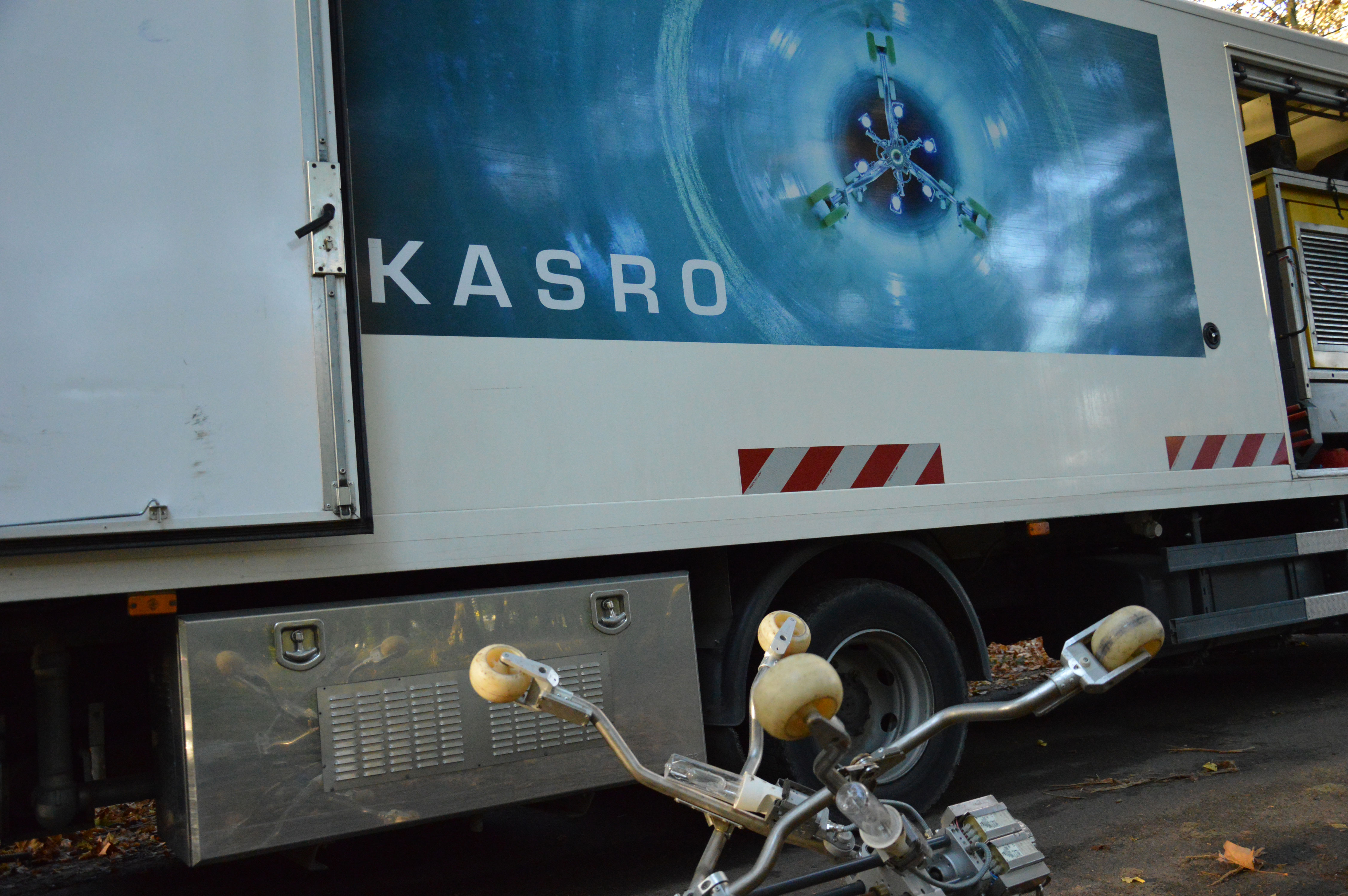

…Le train de lampes et le respect impératif des paramètres.
Lors d’un chemisage continu, la polymérisation par UV s’effectue par le passage d’un “train de lampes” dans la canalisation. Benjamin Souchaire, expert du chemisage sans tranchée au sein du groupe Terideal, nous présente le train de lampes utilisé sur ce chantier de Maisons-Laffitte et nous explique les différents paramètres enregistrés par l’ordinateur lors de son déploiement dans la canalisation à réhabiliter.
