L’éclatement est une technique de rénovation de conduites souterraines qui s’est imposée depuis les années 1980 comme une solution incontournable dans le secteur des travaux sans tranchée. Elle permet de remplacer des canalisations vétustes ou sous-dimensionnées sans creuser de tranchée, minimisant ainsi les nuisances pour les riverains et l’environnement urbain.

Origines et développement

Le concept de l’éclatement est né dans les années 1980 pour répondre à un besoin croissant de renouvellement des réseaux d’eau et d’assainissement sans perturber les infrastructures existantes. Rapidement, la technique s’est répandue en Europe, puis à l’international, grâce à son efficacité et à sa capacité à remplacer des conduites de diamètre équivalent ou supérieur en un seul passage.

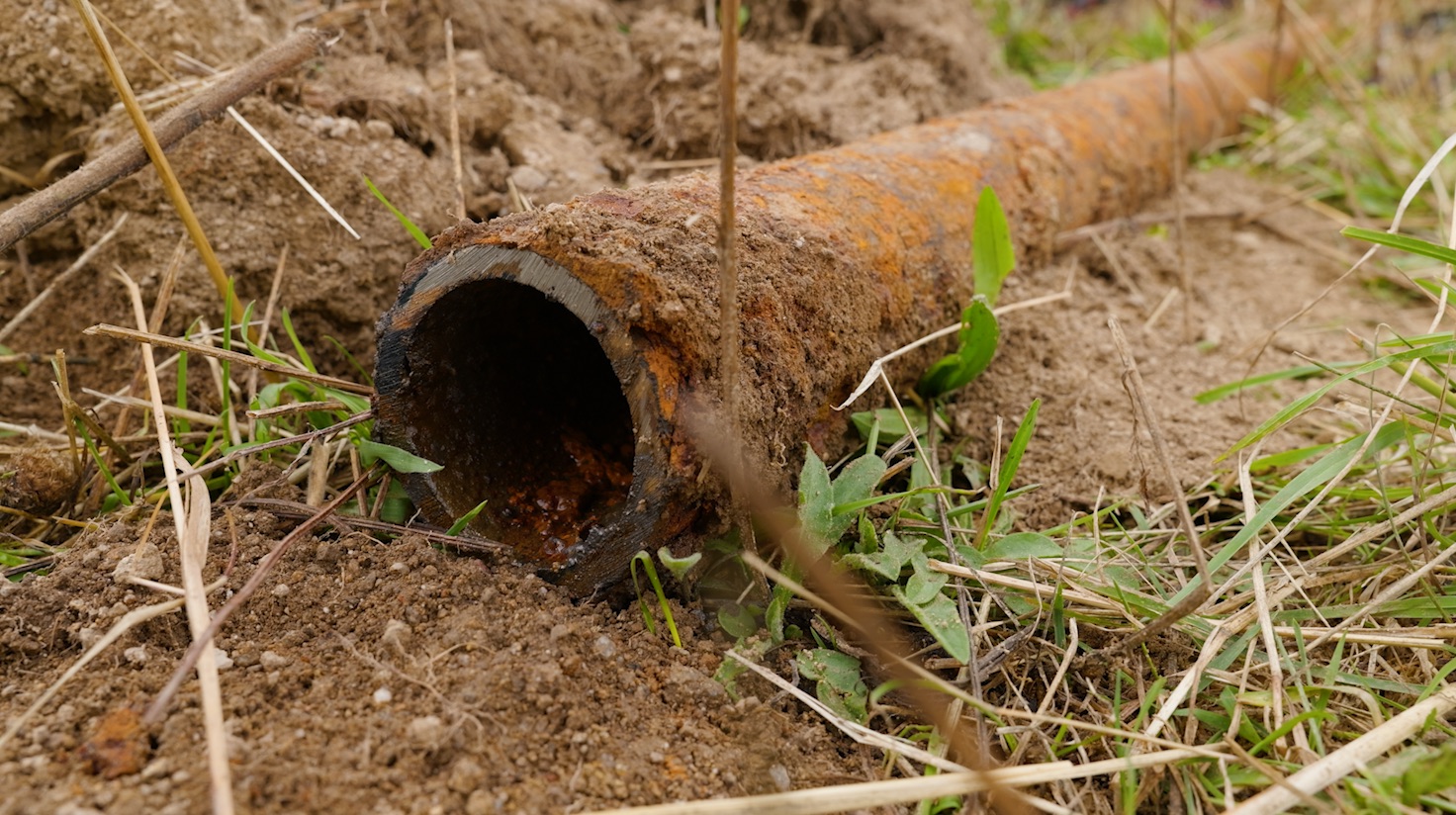

Initialement, cette méthode était appliquée aux tuyaux rigides en fonte ou en amiante, principalement dans le secteur de l’eau potable. Les premiers équipements étaient principalement des machines à barres, offrant une force de traction de 40 à 60 tonnes.

Avec le temps, la technique s’est perfectionnée pour traiter des diamètres plus importants et divers matériaux, notamment les plastiques comme le PE et le PVC. Des outils spécifiques ont été développés pour s’adapter aux caractéristiques des anciennes canalisations, permettant ainsi un rendement accru et une efficacité optimale.

Principe de fonctionnement de l’éclatement

L’éclatement est une méthode de réhabilitation sans tranchée qui consiste à :

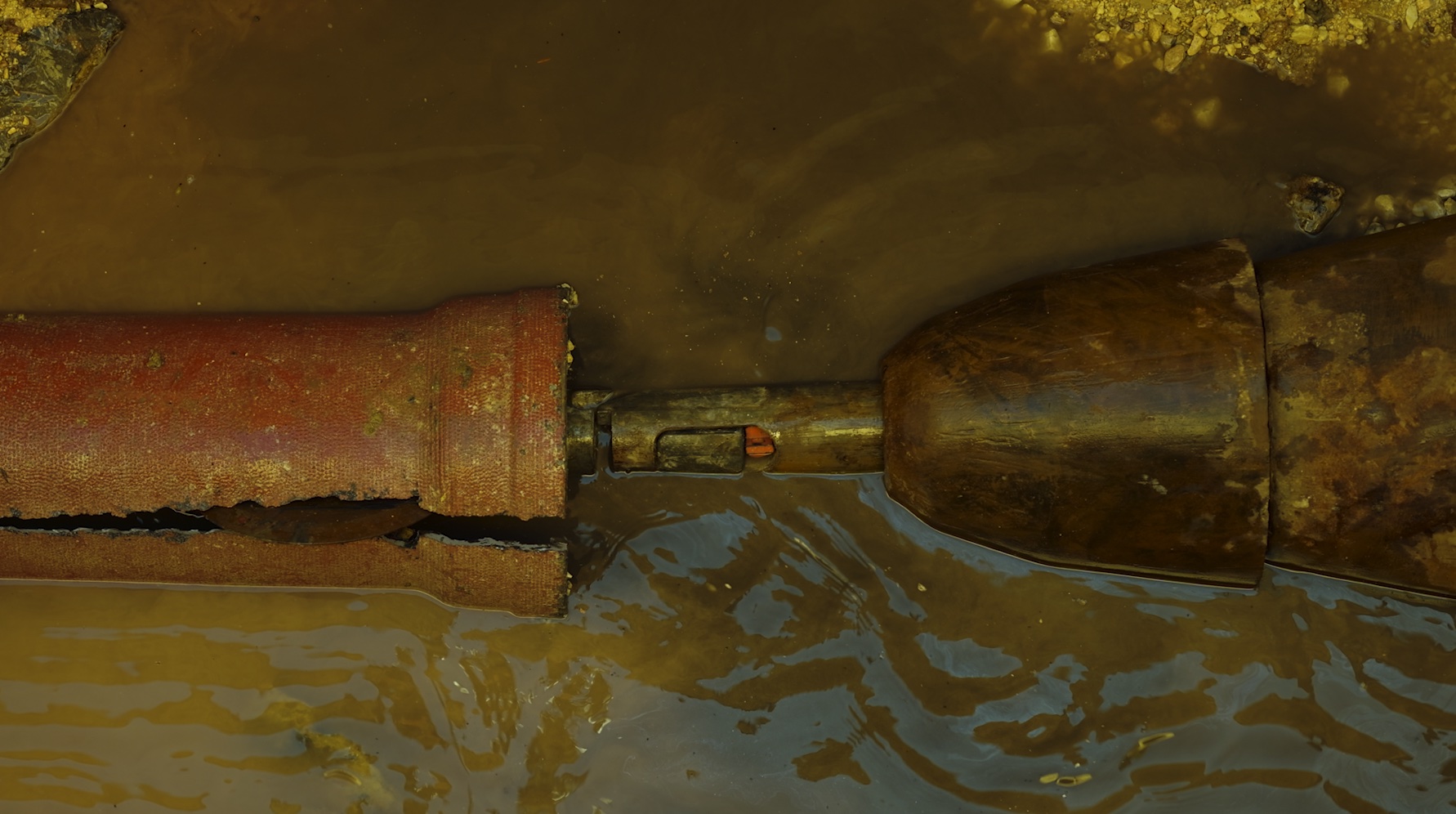

• Découper ou fragmenter l’ancienne canalisation

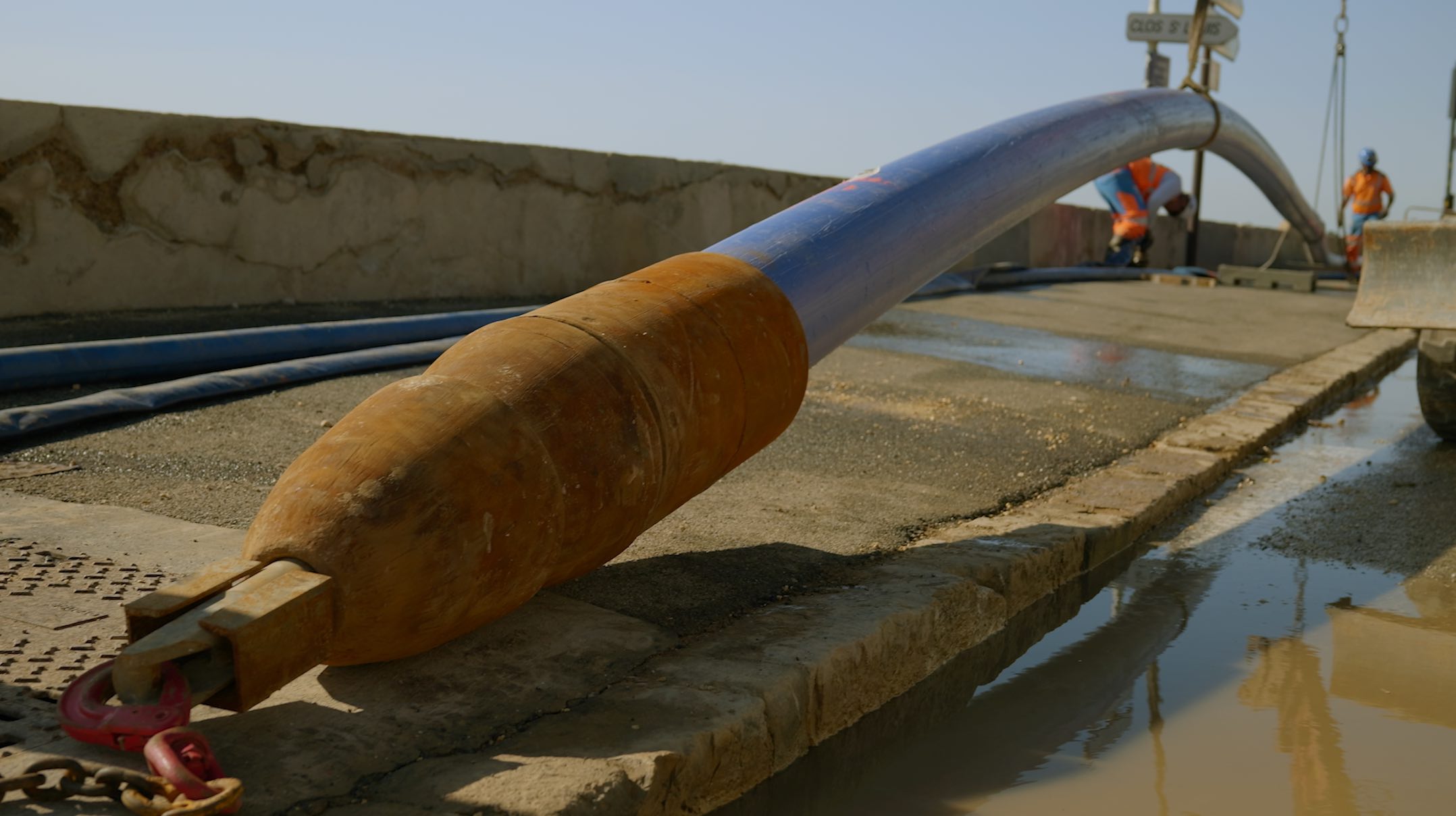

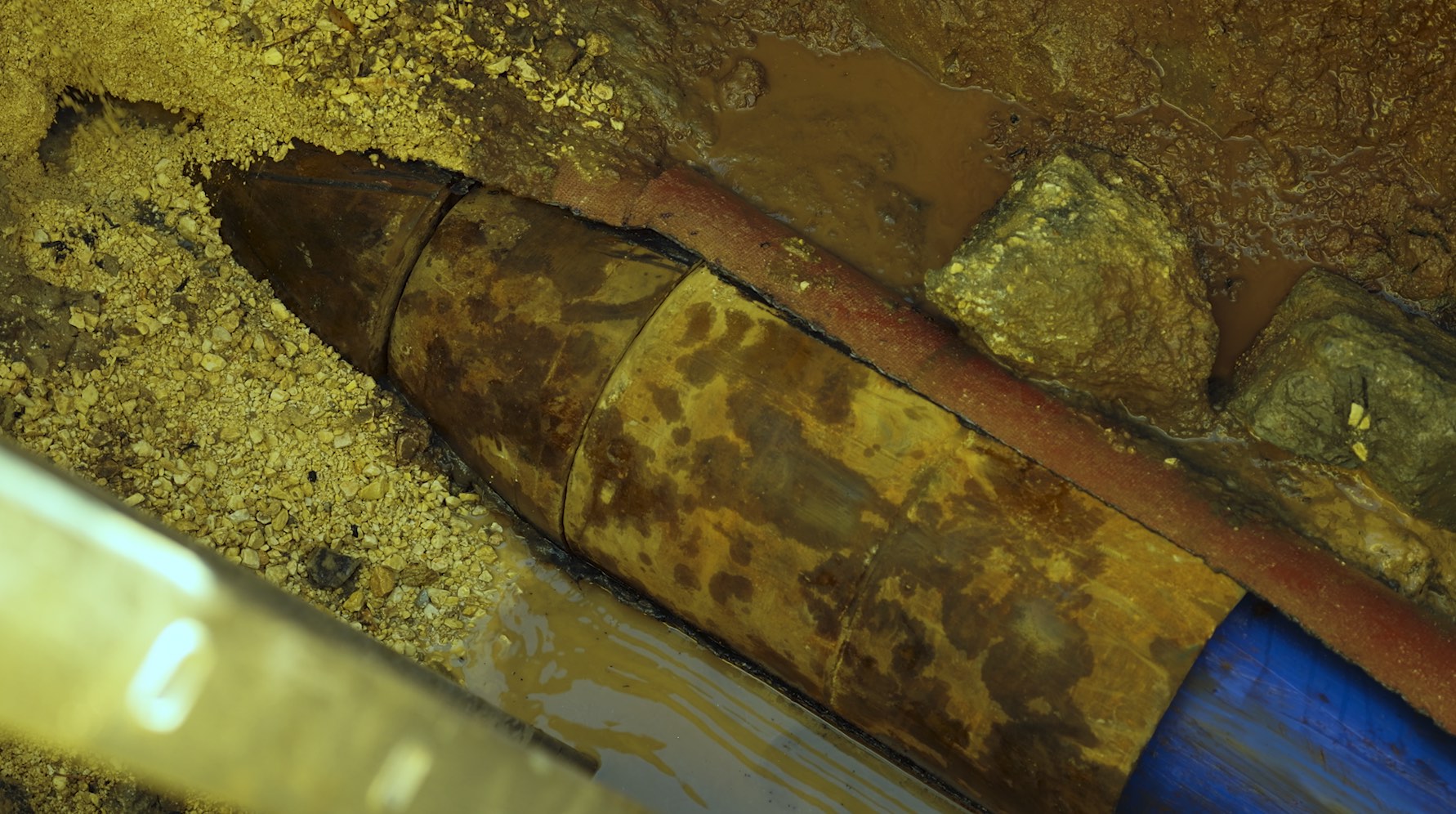

• Élargir le passage à l’aide d’un cône élargisseur

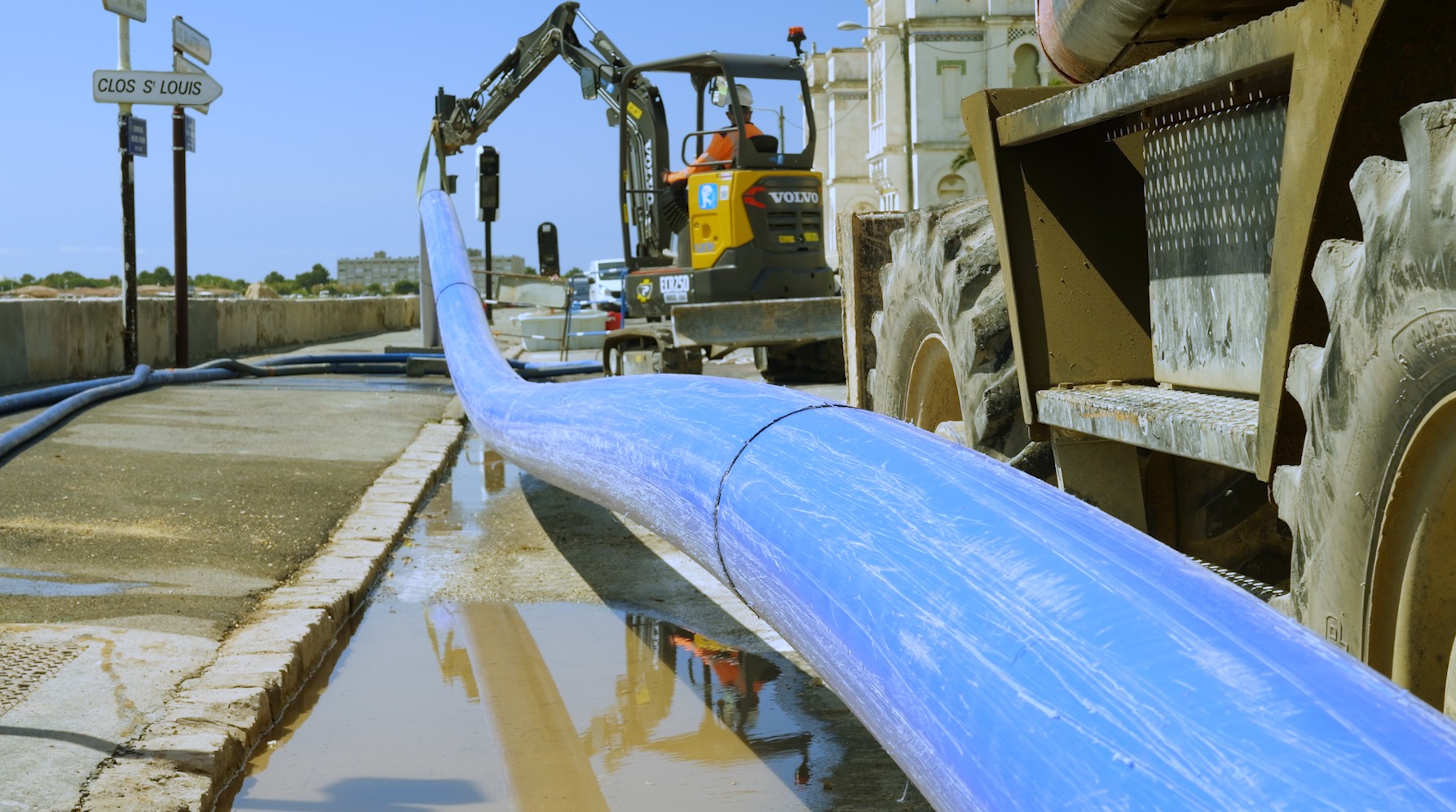

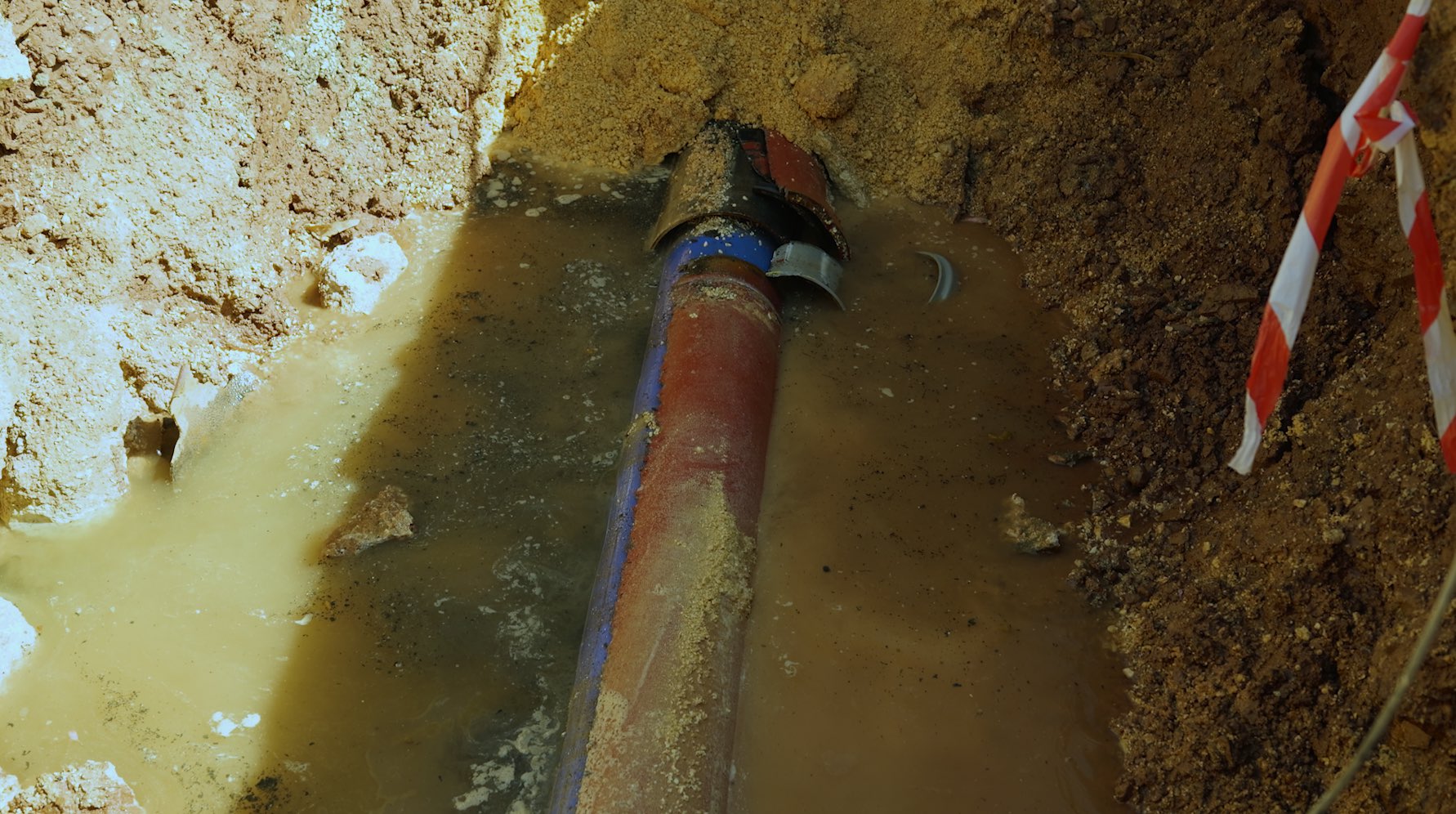

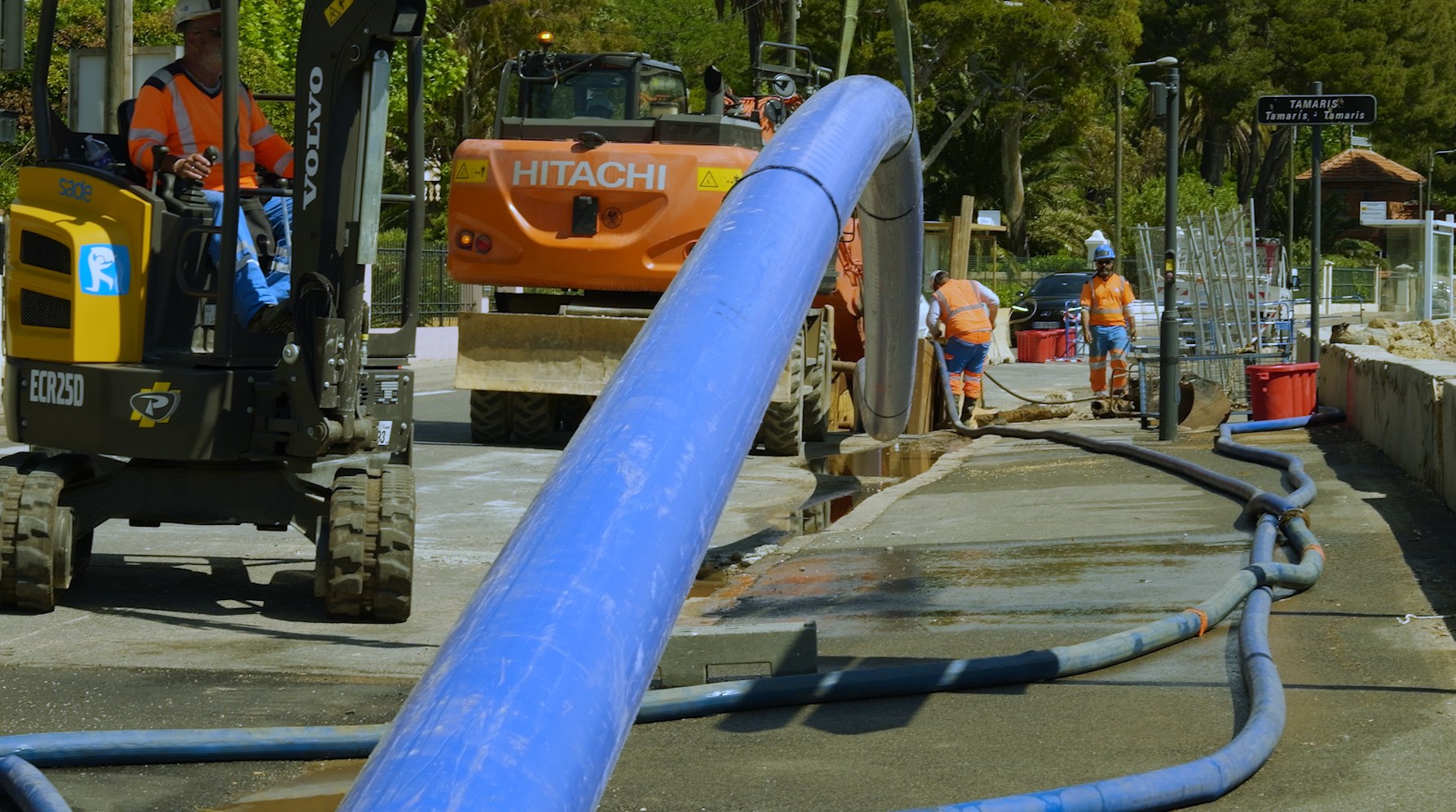

• Installer simultanément une nouvelle canalisation, souvent de diamètre supérieur, en suivant le tracé existant.

Cette technique permet de conserver les pentes et courbes d’origine, tout en assurant une mise à niveau des infrastructures.

Contraintes et précautions sur les chantiers

Configuration du réseau

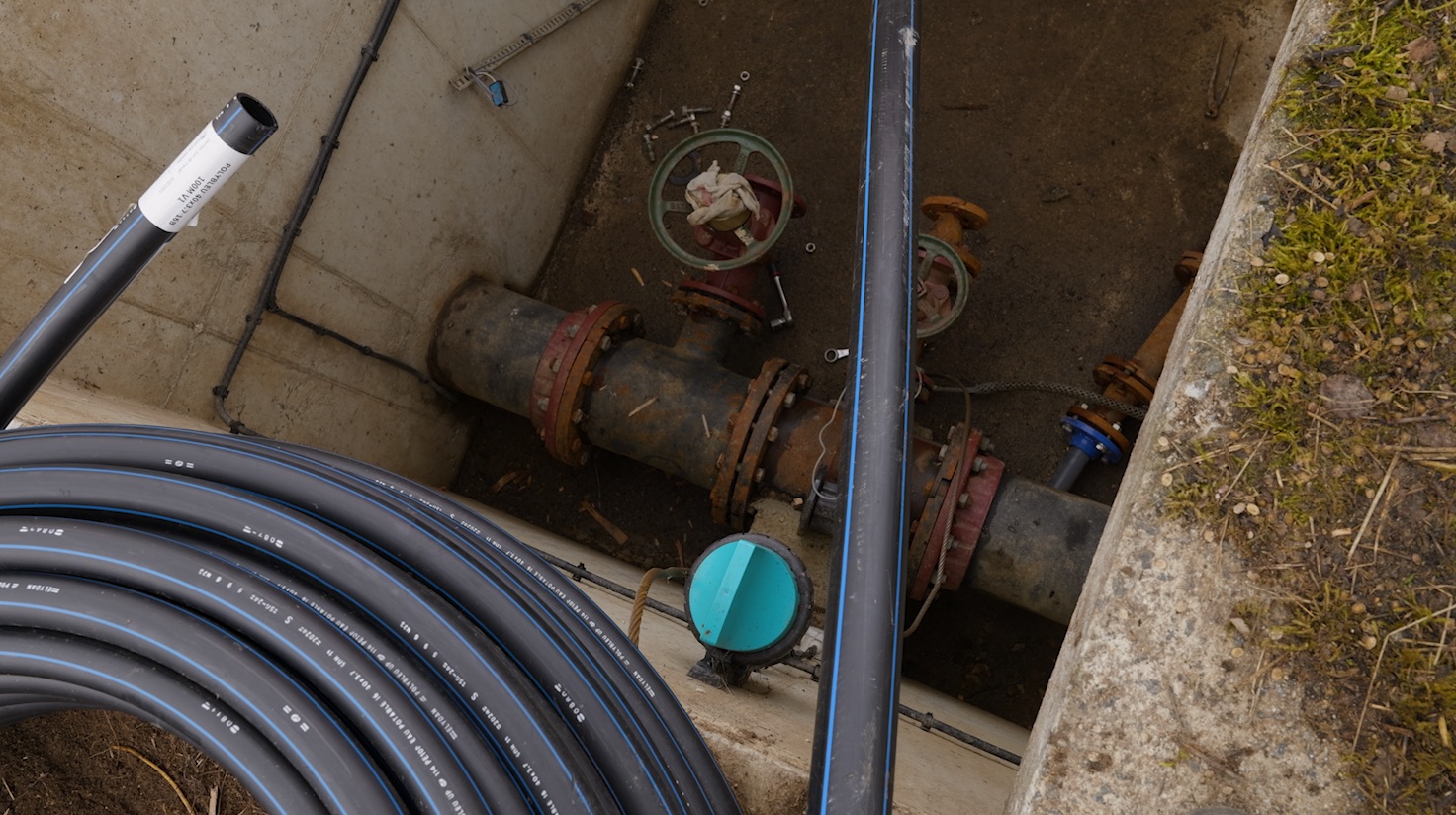

L’éclatement est particulièrement adapté aux tronçons linéaires. Les courbes peuvent être gérées, mais les coudes, vannes importantes ou raccords complexes peuvent nécessiter des ajustements spécifiques. Les longueurs standard traitées varient de quelques mètres à 150-200 mètres, avec des records atteignant 460 mètres en une seule opération.

Proximité des branchements

La présence fréquente de branchements, notamment en zones urbaines denses, n’est généralement pas un obstacle. Bien que des ouvertures ponctuelles soient nécessaires, l’absence de tranchée sur la majeure partie du tracé réduit considérablement les perturbations.

Autres contraintes

Profondeur limitée : des canalisations peu profondes avec un fort élargissement peuvent soulever le revêtement en surface.
Changements de matériaux : les raccords entre différents matériaux peuvent présenter des obstacles imprévus.

Recommandation essentielle

Il est fortement conseillé de réaliser une inspection préalable par caméra, que ce soit pour l’assainissement ou l’eau potable. Cette étape permet d’identifier et de résoudre les problèmes potentiels avant l’intervention, assurant ainsi la réussite du chantier.

Avantages de la technique de l’éclatement

1. RÉDUCTION DES NUISANCES
   En évitant l’ouverture de tranchées, l’éclatement limite les perturbations pour les riverains, les commerces et la circulation.

2. EFFICACITÉ ÉCONOMIQUE
   La diminution des matériaux à évacuer et à transporter, ainsi que la réduction des besoins en réfection de voirie, entraînent des économies significatives.

3. CONSERVATION DU TRACÉ EXISTANT
   La nouvelle canalisation est posée en lieu et place de l’ancienne, préservant ainsi le tracé et les pentes d’origine, et facilitant la gestion future du réseau.

4. RAPIDITÉ D’EXÉCUTION
   Les chantiers sont généralement plus rapides, réduisant la durée des interventions et les désagréments associés.

Composants et mise en œuvre de la technique

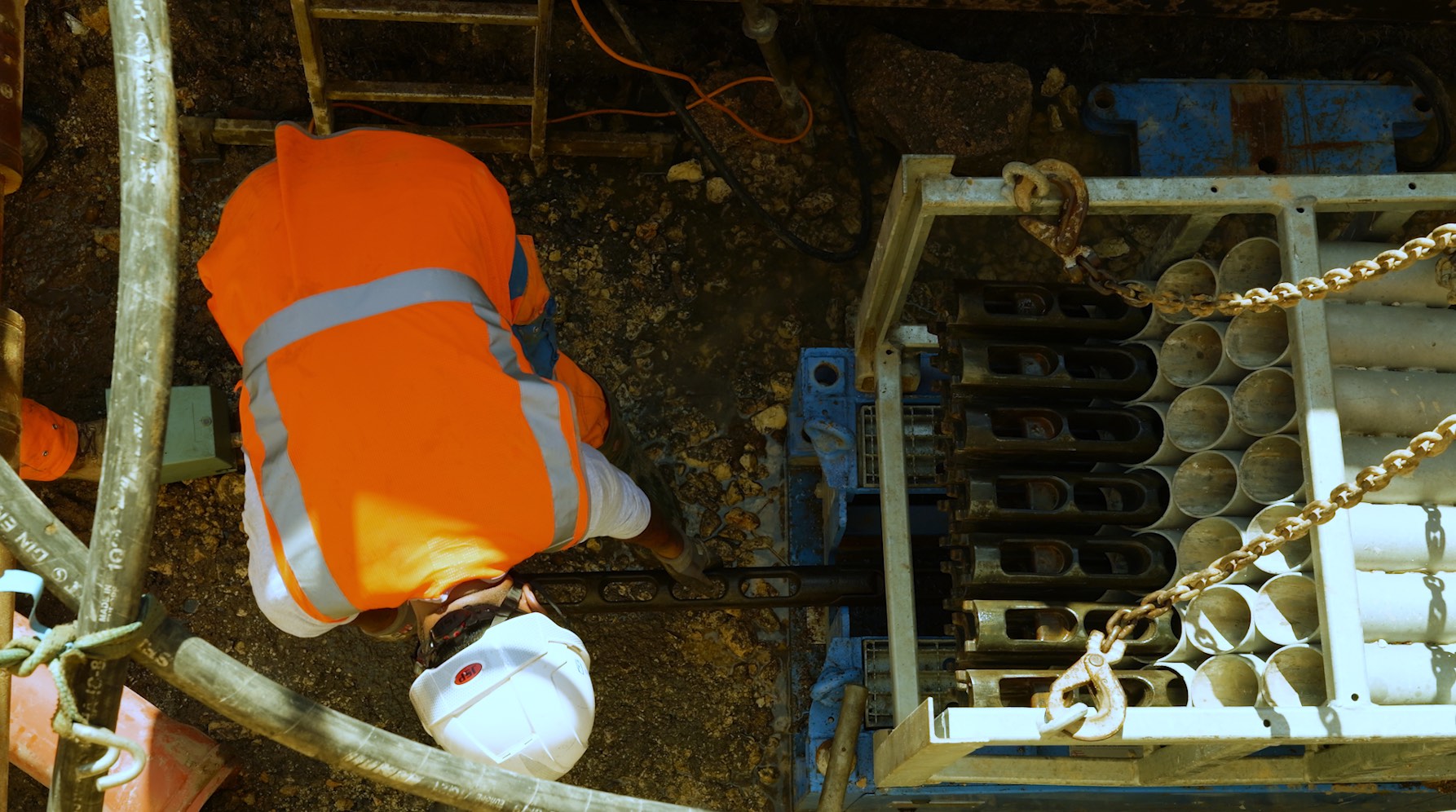

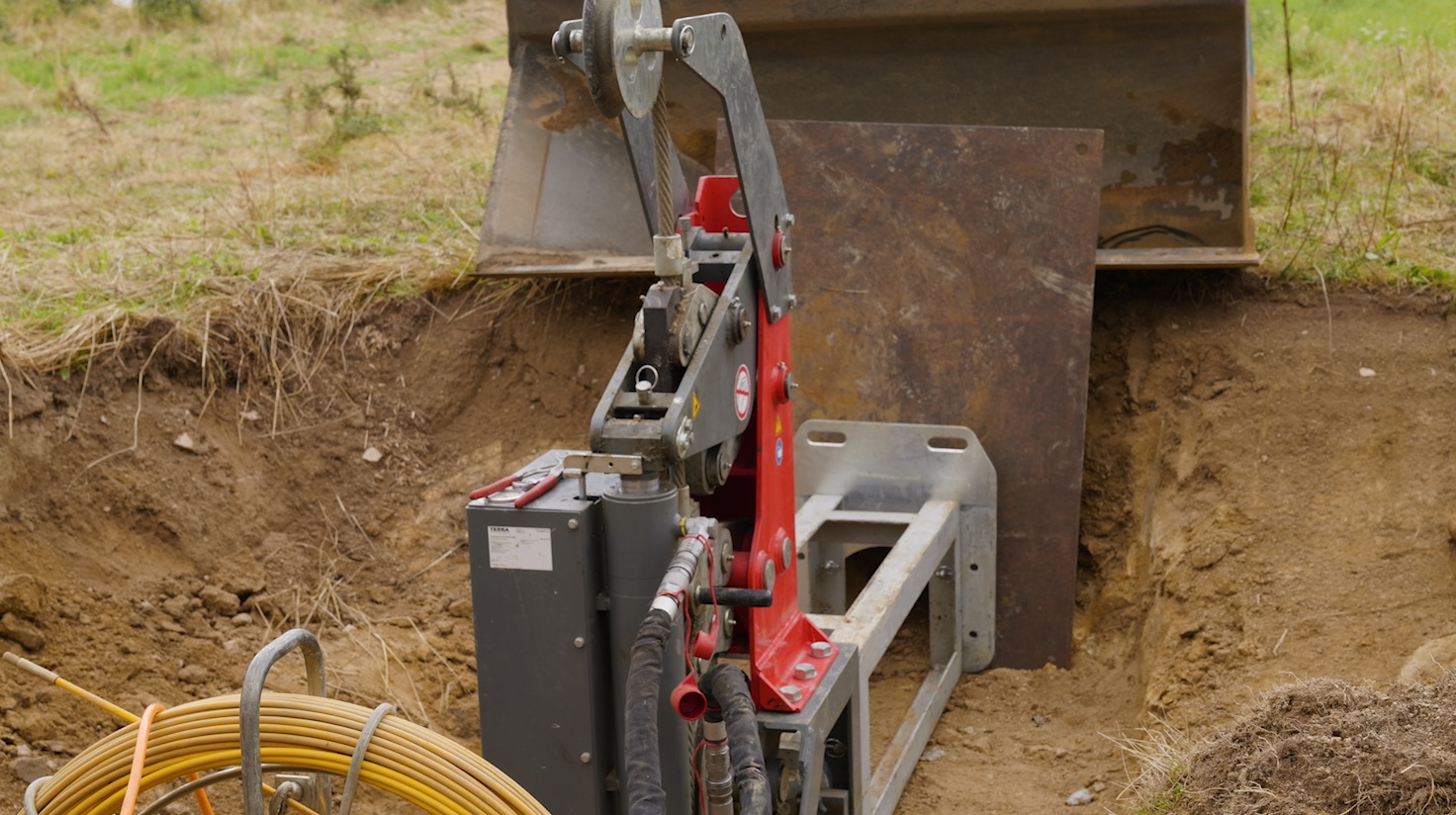

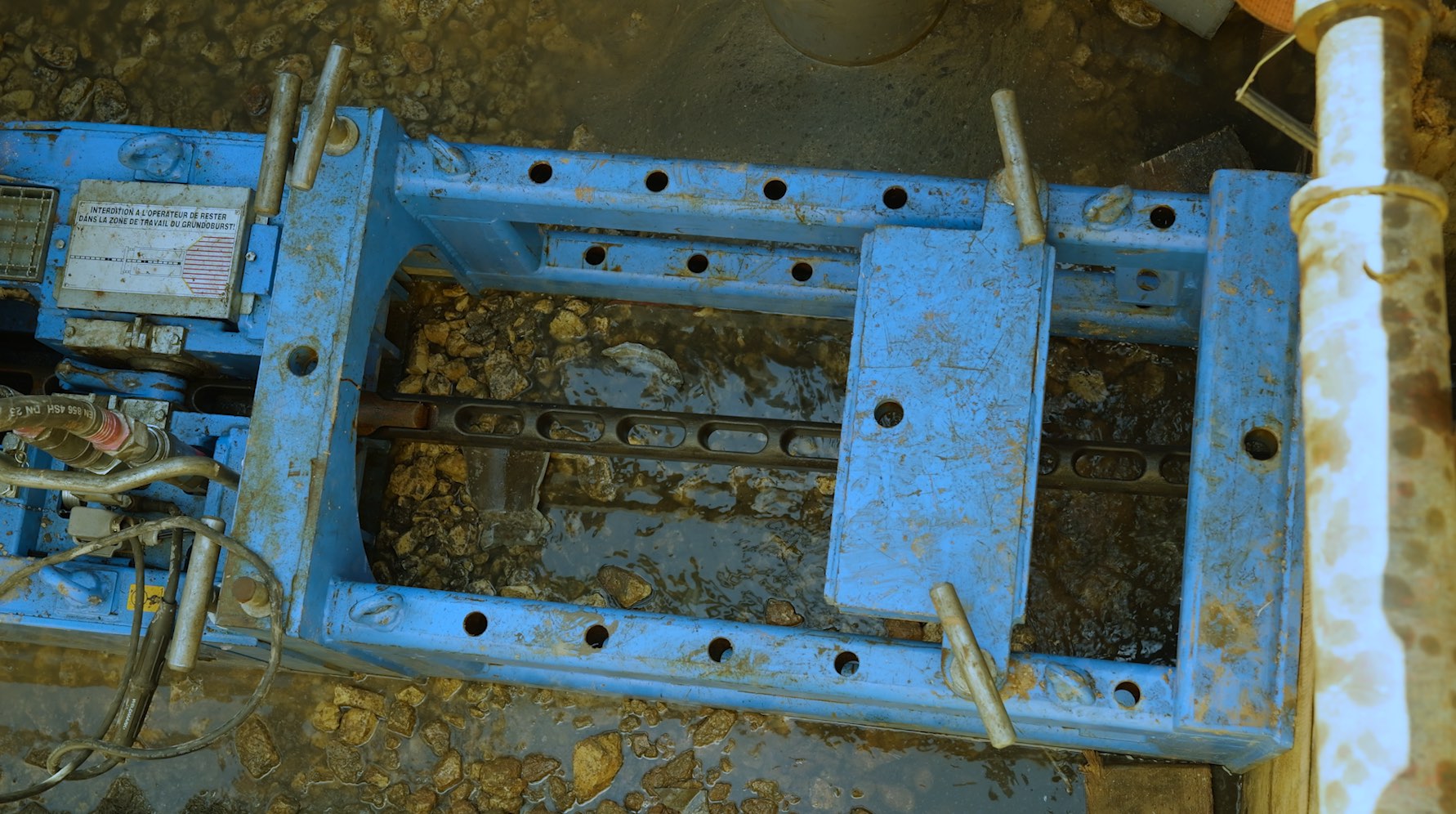

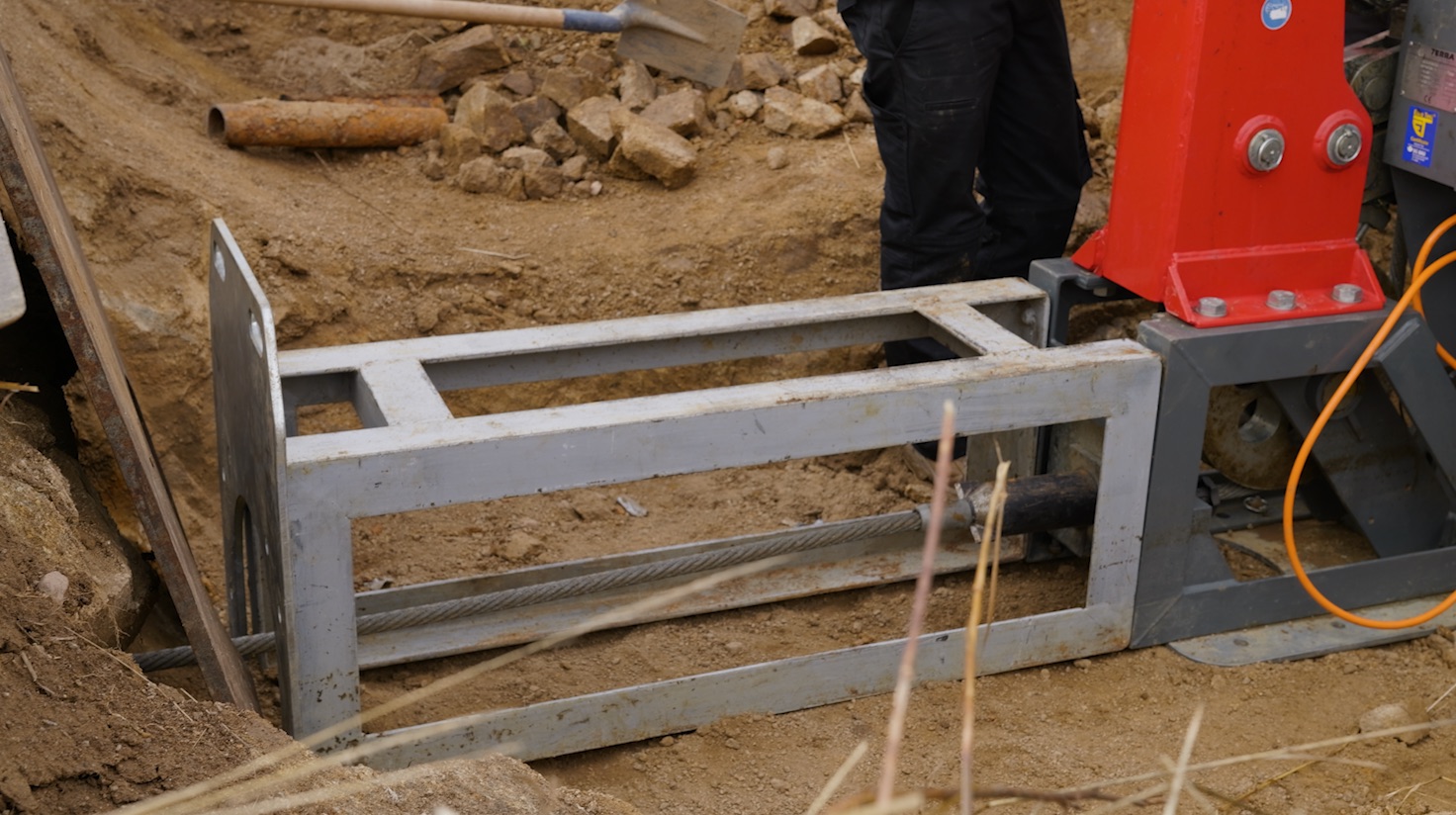

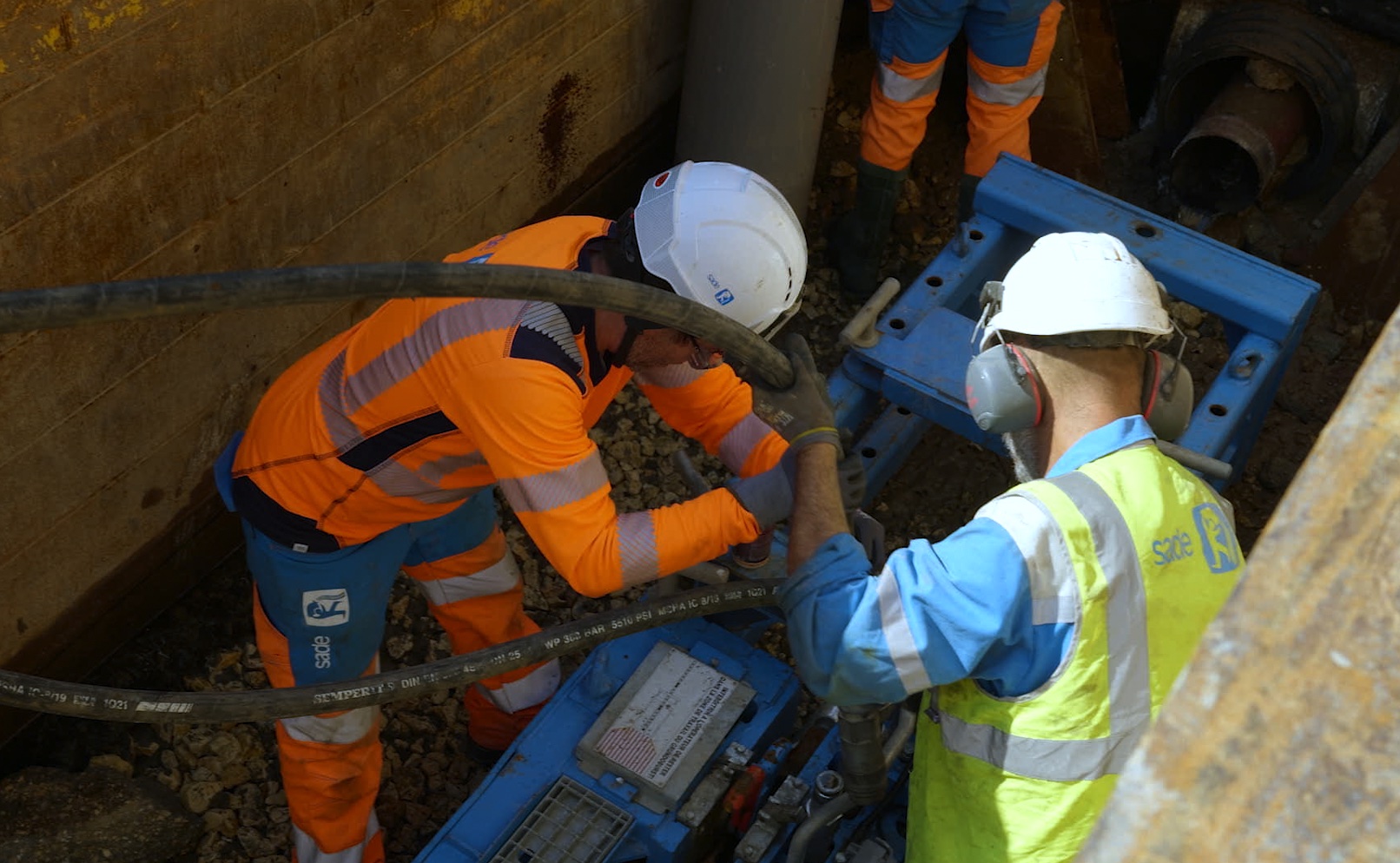

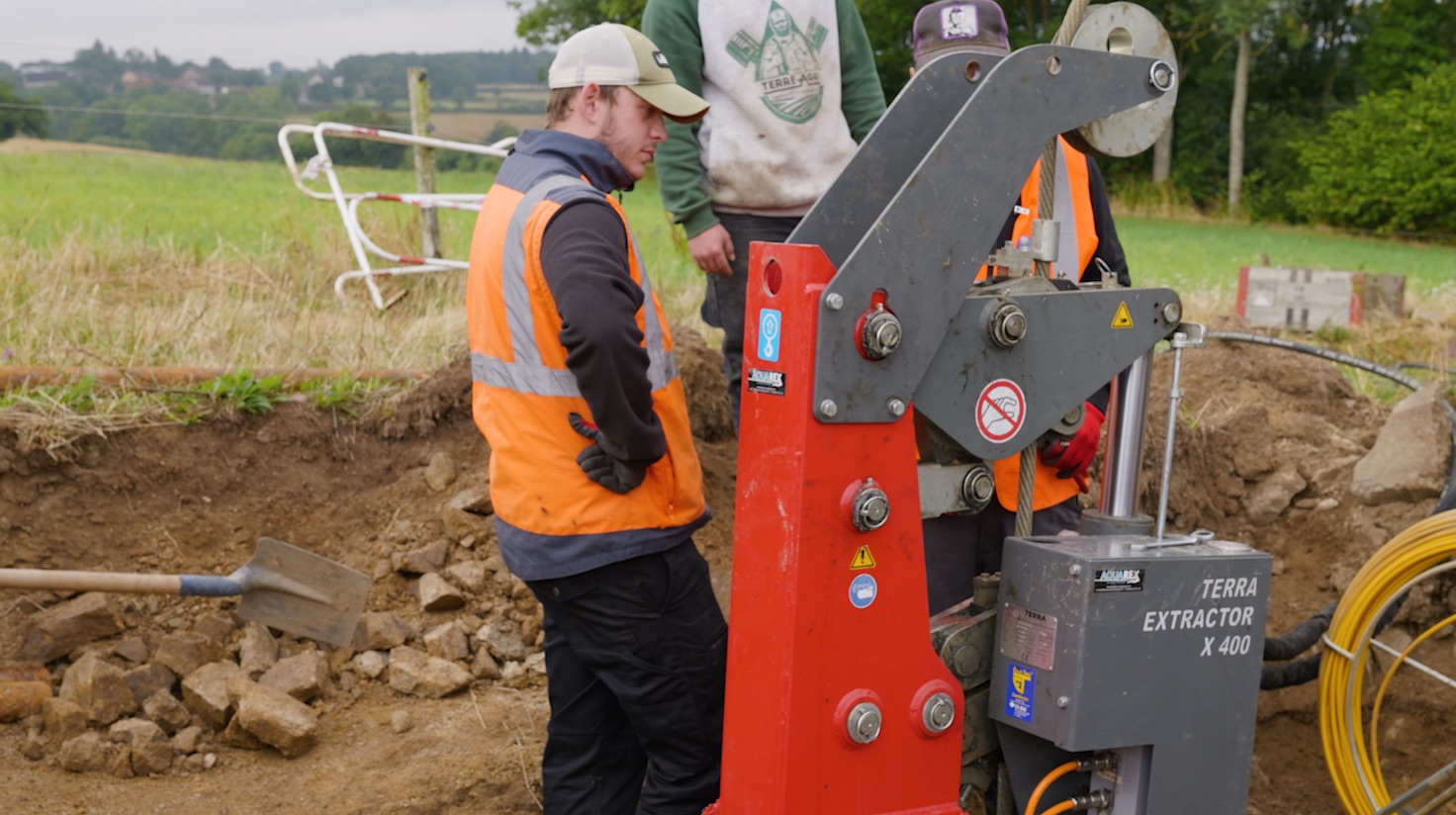

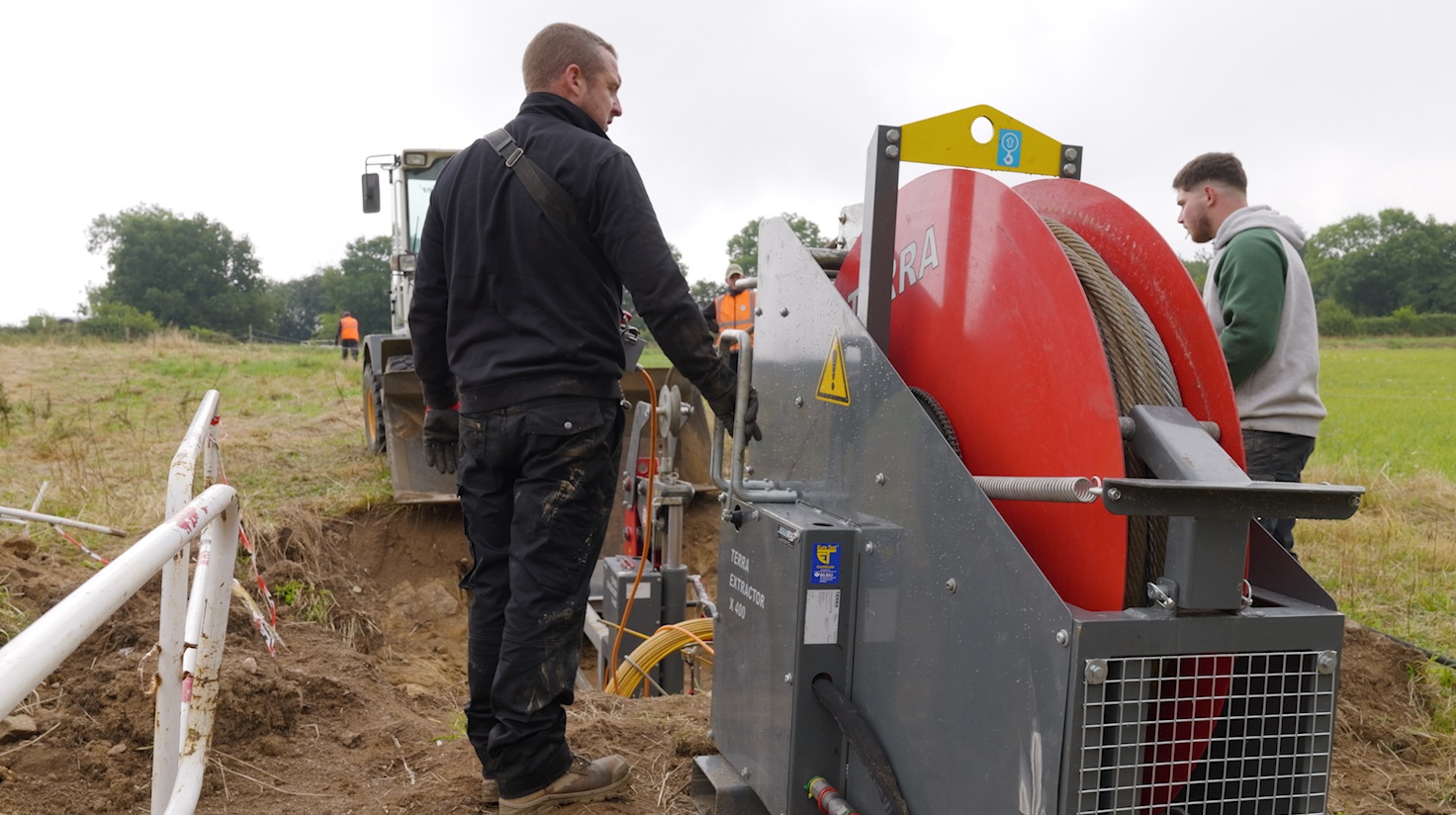

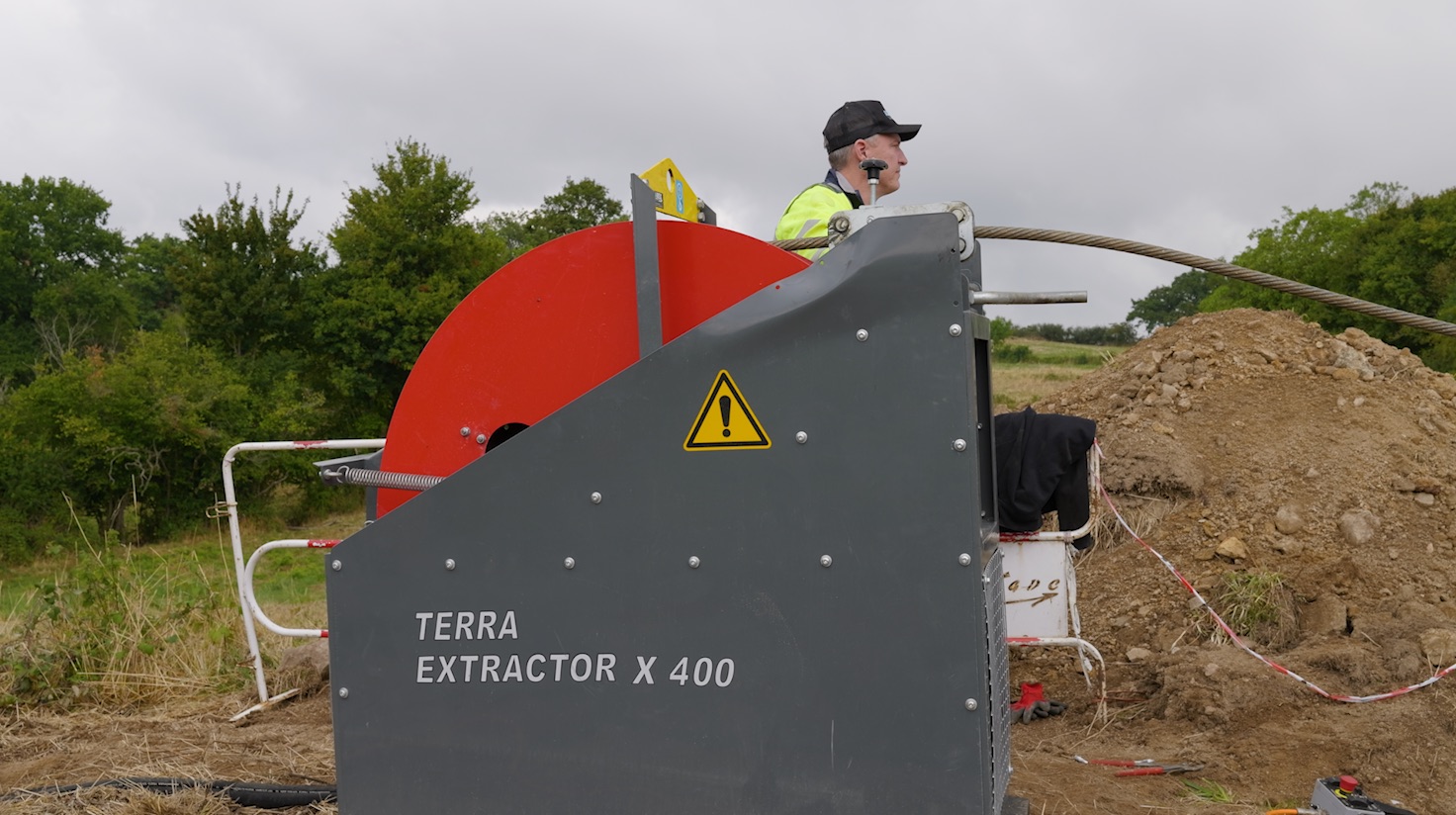

La machine d’éclatement

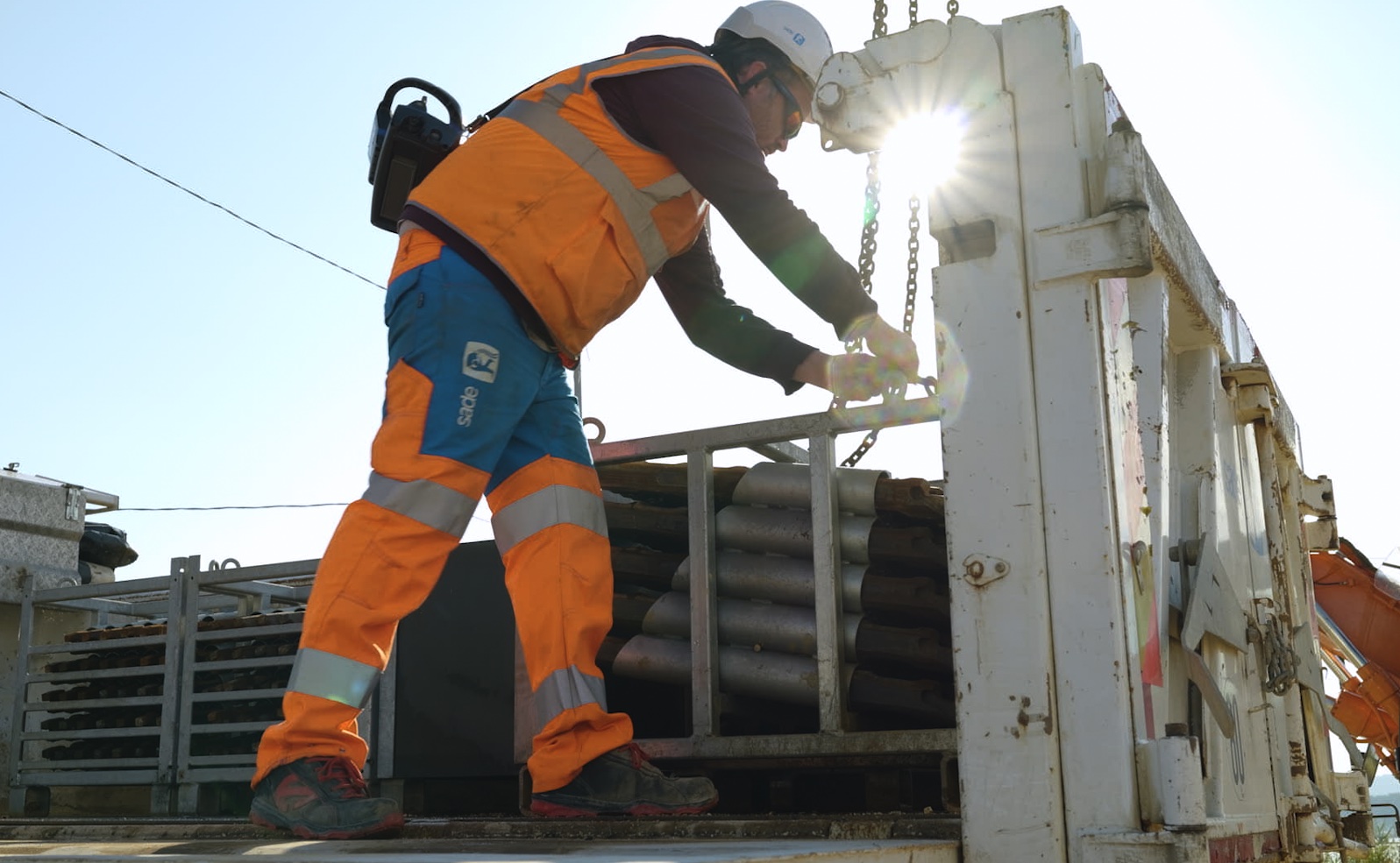

La puissance de la machine est déterminée par la force nécessaire pour effectuer l’éclatement et l’élargissement, ainsi que pour poser la nouvelle canalisation. Les machines actuelles offrent une force de traction allant de 10 à 300 tonnes, permettant de traiter des réseaux allant des branchements domestiques aux canalisations principales alimentant des quartiers entiers.

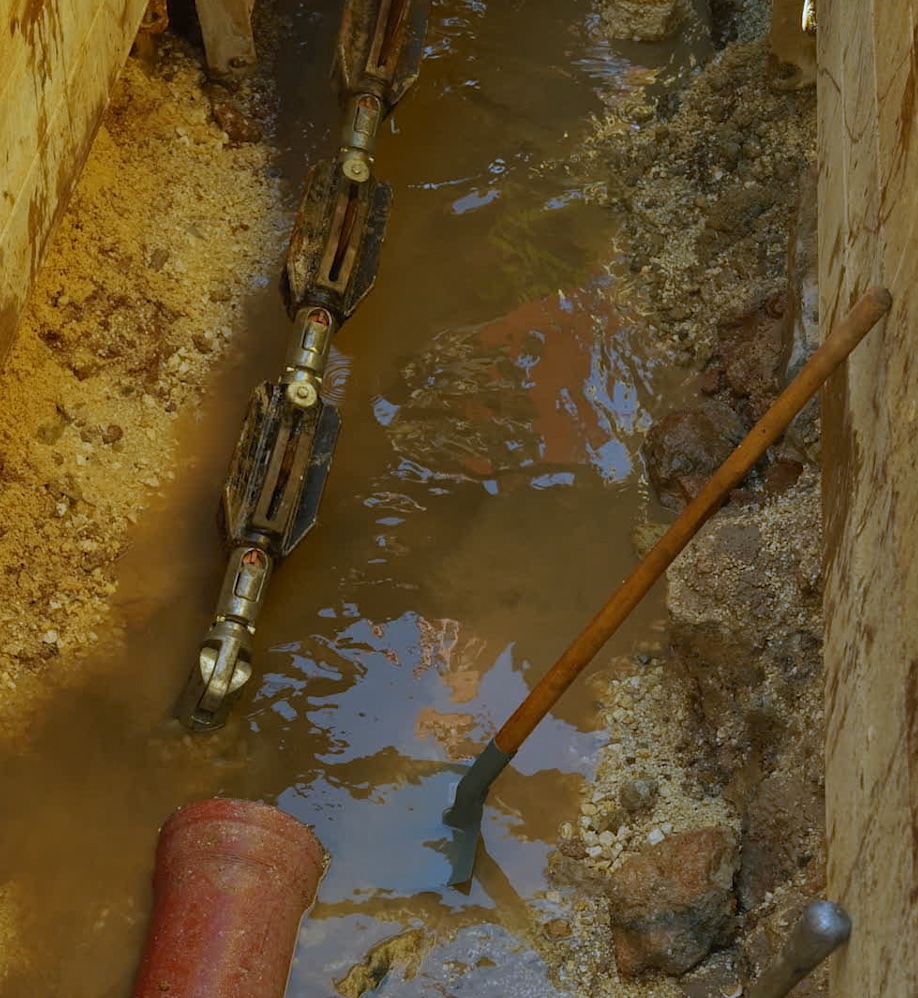

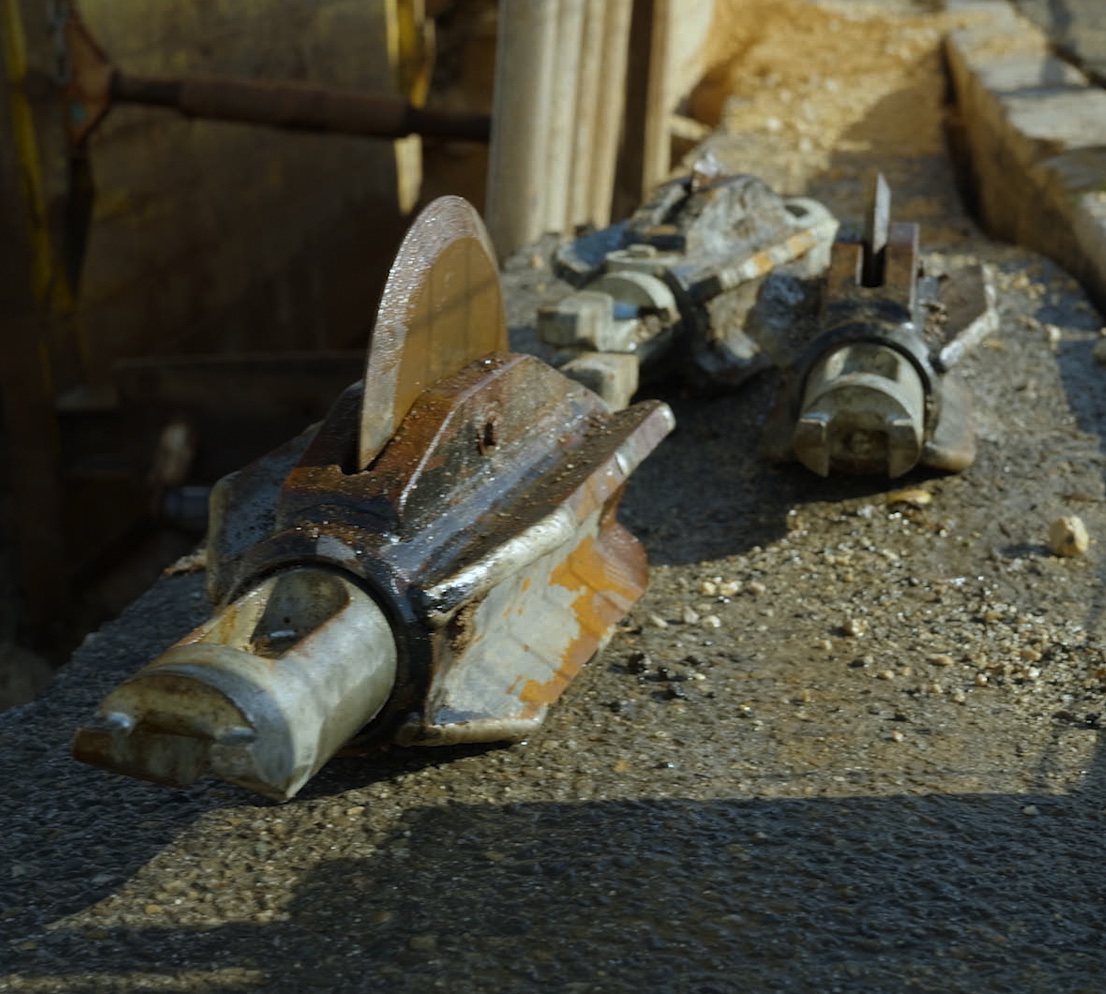

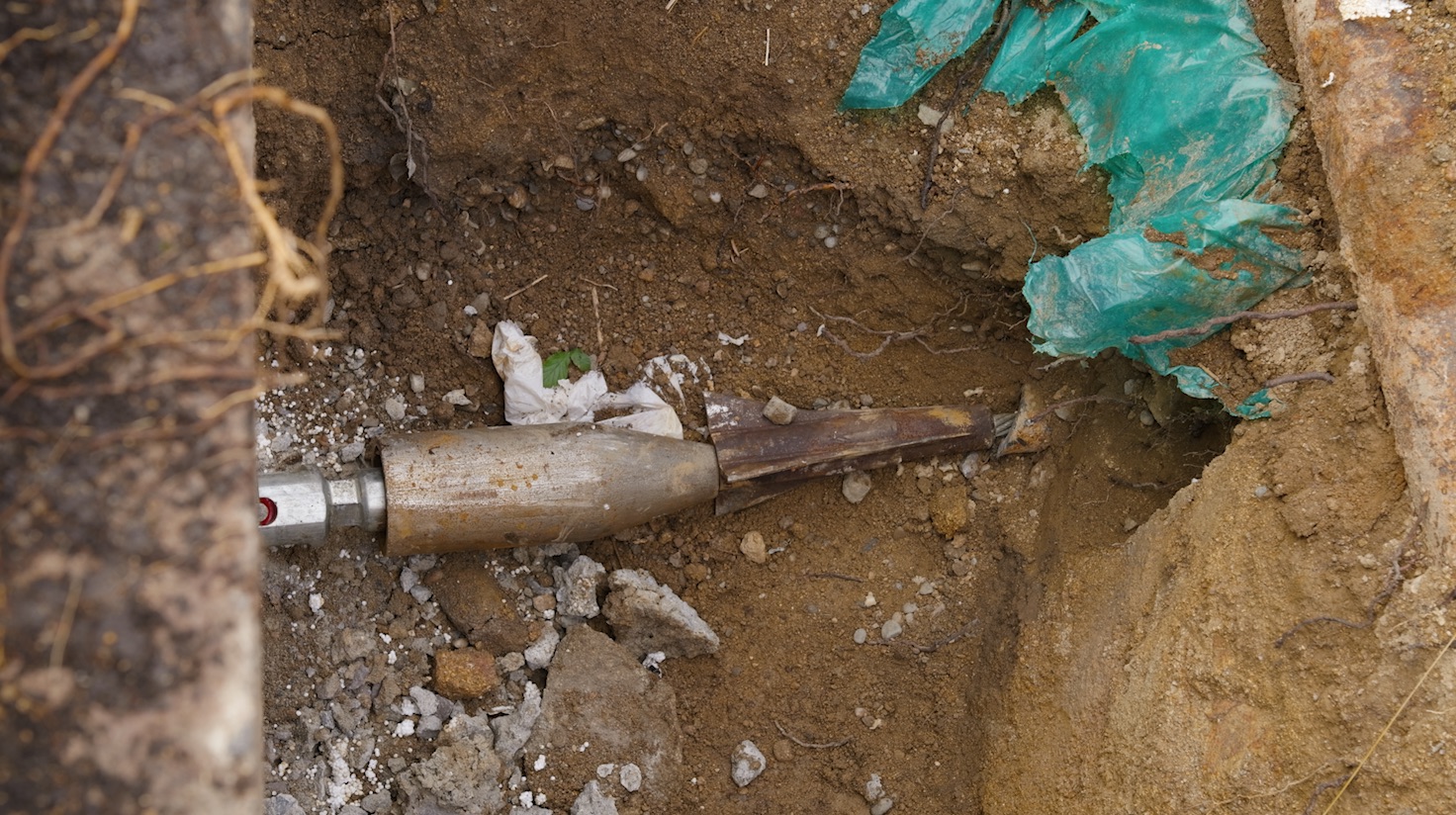

Les outils de coupe et d’élargissement

Le choix des outils dépend du matériau et du diamètre de l’ancienne canalisation :

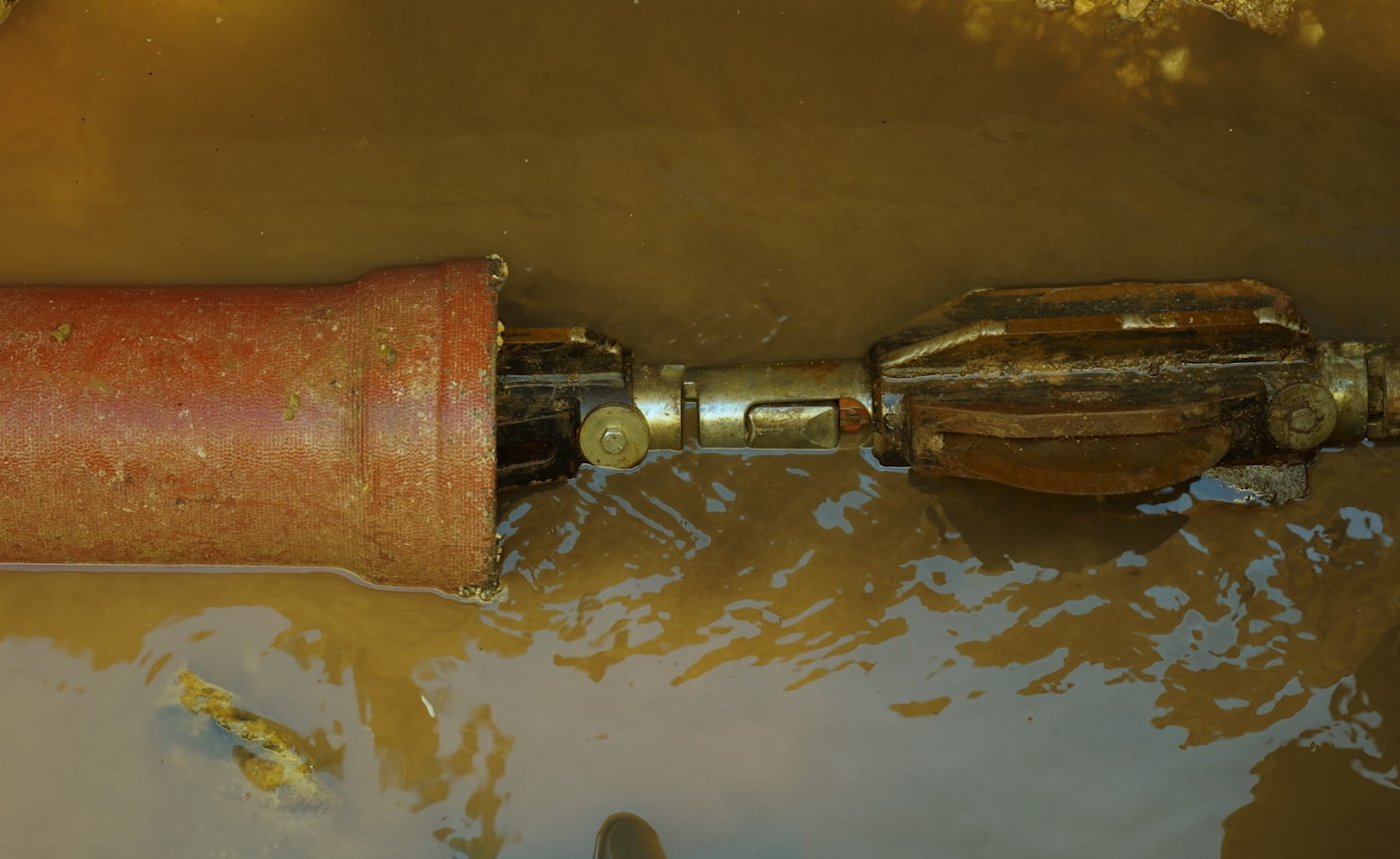

• Outils de coupe : adaptés au matériau (fonte, plastique, etc.) et au diamètre intérieur.

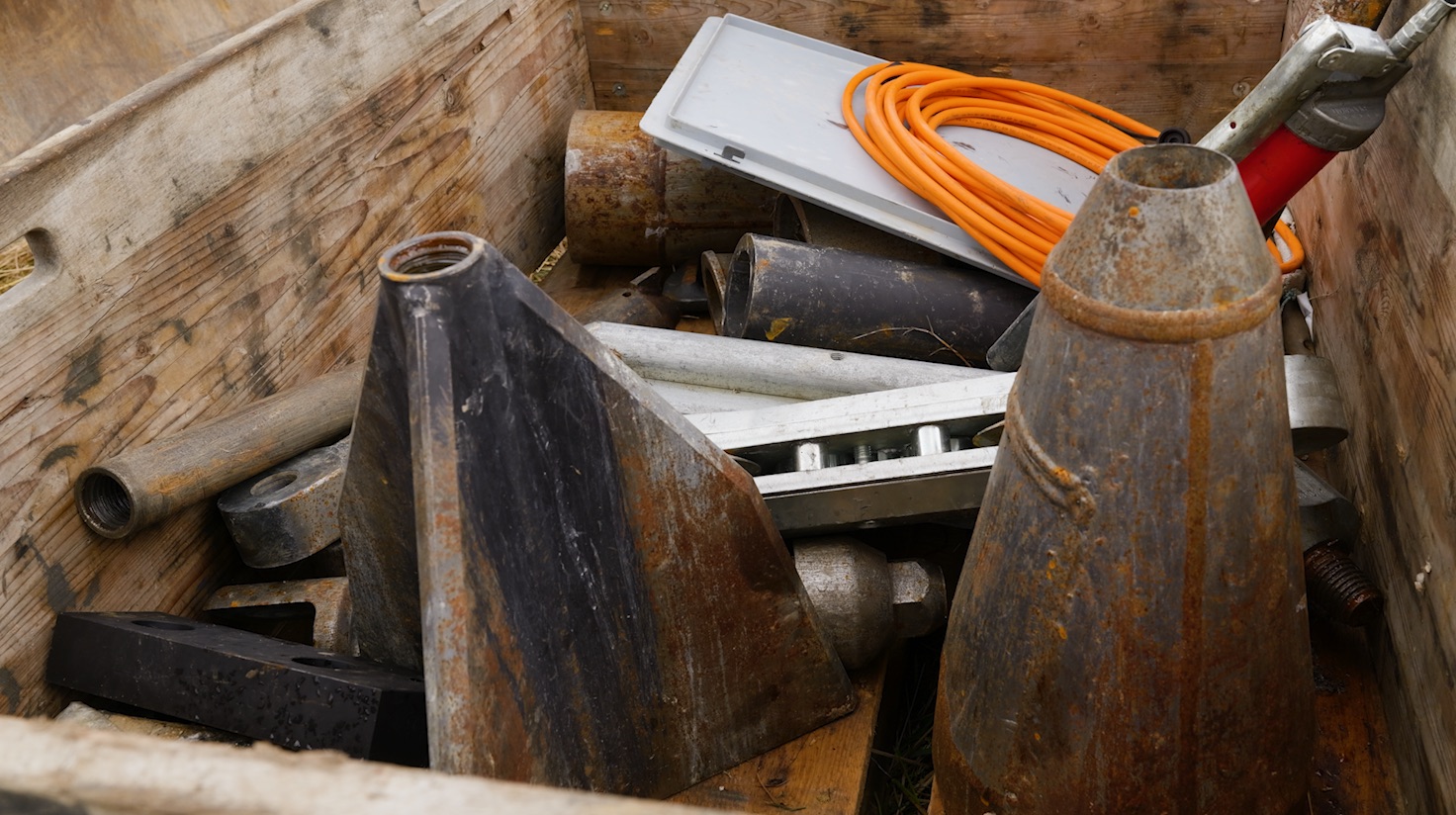

• Cônes élargisseurs : dimensionnés en fonction du diamètre extérieur de la nouvelle canalisation.

Il est essentiel d’adapter ces outils pour garantir l’efficacité et la sécurité de l’opération.

Responsable des travaux
Syndicat mixte Sioule et Morge

Maître d’Oeuvre
Cabinet d’études R.E.U.R.

Jonathan BACCONNIER, Directeur de l’entreprise G.D.C. estime que toutes les entreprises de travaux, même les PME, doivent participer au développement des techniques sans tranchée.

Directeur de l’eau et de l’assainissement
Métropole Toulon Provence Méditerranée

Responsable des Travaux Sans Tranchée
SADE Sud

Olivier AMBROSI, Directeur de l’eau et de l’assainissement de la Métropole Toulon Provence Méditerranée conseille de réfléchir en amont aux possibilités qu’offrent les techniques de travaux sans tranchée et particulièrement la technique de l’éclatement et de bien appréhender plusieurs critères…
