Le contexte

Forte de ses années d’expérience dans le domaine de la réhabilitation par chemisage PRV polymérisée aux UV de réseaux gravitaires et sous pression, et après une phase de développement, RelineEurope a déployé la première gaine connectée en France, en partenariat avec Axeo TP, son partenaire historique certifié en France et avec le soutien de la Communauté d’Agglomération de Haguenau.

C’est une première mondiale dans le domaine des réseaux d’assainissement collectifs.

La technologie

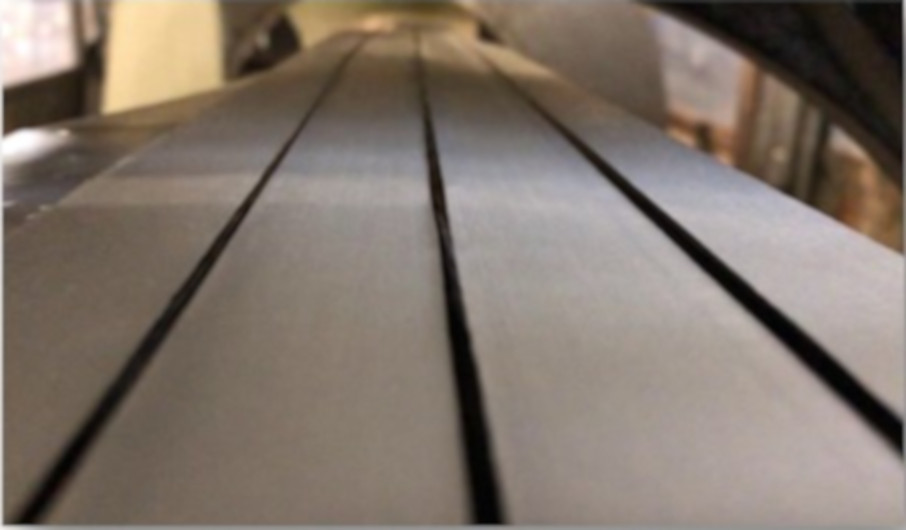

Il s’agit d’une gaine Alphaliner standard équipée, lors de sa fabrication en usine, de capteur en fibres de carbone. Les capteurs du SmartLinerLD sont positionnés sur la surface intérieure de la gaine, soit en voute, soit en radier selon l’objectif recherché. Le process de fabrication industrialisé est contrôlé dans toutes ses phases. Les paramètres de production sont documentés et stockés dans une banque de données garantissant la traçabilité et le contrôle qualité continu.

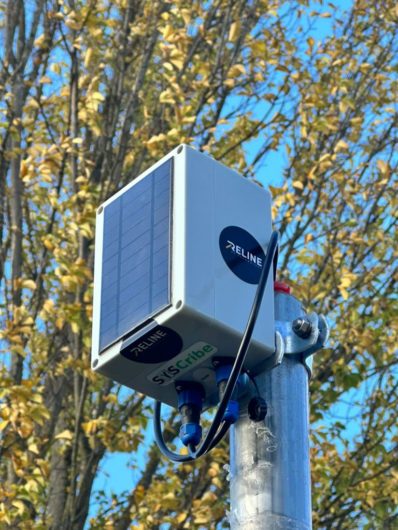

Depuis le regard, la gaine SmartLinerLD est raccordée à un boîtier positionné sur un mât d’environ 2,5 mètres de hauteur. Le boîtier relaye les données qui sont traitées et formatées par programme spécifique pour mise à disposition de l’exploitant.

Ces capteurs ont pour objectif d’identifier rapidement l’état structurel des réseaux. Ils permettent non seulement de définir des plans de réhabilitation à long terme, mais également de détecter une usure ou un défaut bien en amont des travaux de réhabilitation futurs.

Durant les 4 premiers mois, les données sont transmises tous les mois, puis 1 fois par trimestre sur 3 trimestres et enfin 1 fois par an.

Les avantages

Outre les avantages de la technique de réhabilitation sans tranchée (réduction des nuisances riverains, rapidité d’exécution, réduction déchets chantier, …), le SmartLinerLD apporte une valeur ajoutée en termes d’économie/optimisation de l’entretien des réseaux et de gestion des ressources en eau.

Dans les réseaux industriels, le SmartLinerLD c’est une surveillance en temps réel des réseaux avec une identification circonscrite de l’anomalie décelée, l’espacement des contrôles/inspections visuelles, la mise en place d’un plan de maintenance optimisé, une optimisation des ressources humaines.

Dans les réseaux d’assainissement, le SmartLinerLD c’est le contrôle de l’état des réseaux à moindre coût, la réduction et précision du flux d’information (avec mise en place d’une veille en cas d’anomalie constatée, par exemple), la détection de défaut en surface et circonscription de la zone d’intervention, la possibilité d’engager des réparations rapidement.

RelineEurope entre actuellement dans la phase de test chantier. Cette première version du produit est très évolutive et permettra d’optimiser et d’intégrer d’autres capacités à la demande des exploitants. Cette phase regroupera 10 chantiers différents, visant à acquérir des connaissances concrètes pour la mise en œuvre et le raccordement de produits innovants.

Le chantier de Haguenau

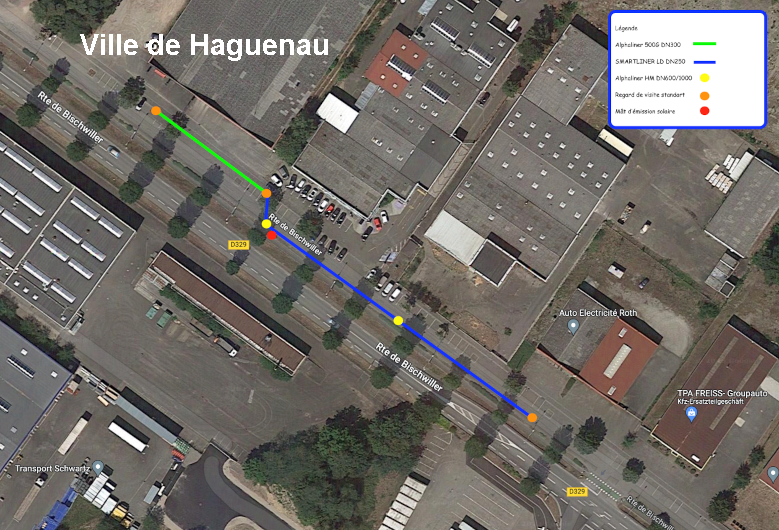

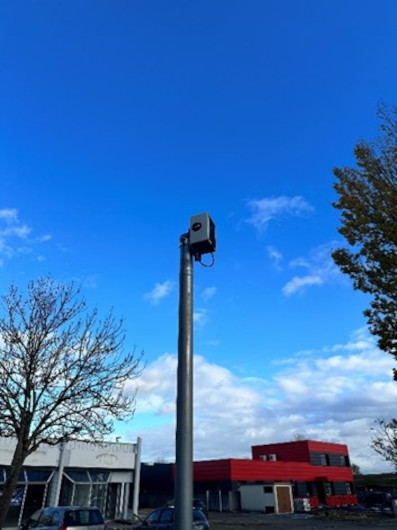

Dans la ville de Haguenau, 2 gaines en Alphaliner500 UP DN250 – 3 mm d’épaisseur structurante d’une longueur de 133 mètres et 11 mètres, toutes deux équipées de la technologie SmartLInerLD ont été mises en oeuvre, route de Bischwiller entre le n° 80 et 96. La gaine SmartLinerLD est raccordée à un boîtier positionné sur un mât d’environ 2,5 mètres de hauteur et situé entre la chaussée et la piste cyclable.

La mise en œuvre de la gaine SmartLinerLD est identique à celle d’une gaine Alphaliner standard présentée ci-dessous
